En la constante lucha por un planeta más saludable, la capacidad de medir con precisión la calidad del aire que respiramos es fundamental. No podemos gestionar lo que no podemos medir. Aquí es donde entra en juego una herramienta de alta precisión y vital importancia: el tren de muestreo. Este sistema, aunque de nombre curioso, es uno de los pilares en el monitoreo ambiental, permitiendo a científicos y técnicos capturar y analizar los contaminantes atmosféricos con una fiabilidad aprobada por agencias internacionales como la US-EPA (Agencia de Protección del Medio Ambiente de EE.UU.). Comprender su funcionamiento no solo es fascinante, sino que nos abre los ojos a la rigurosa ciencia que hay detrás de la protección de nuestro entorno.
¿Qué es Exactamente un Tren de Muestreo?
Un tren de muestreo es un sistema diseñado para capturar gases específicos presentes en la atmósfera o en una fuente de emisión, como la chimenea de una fábrica. Su objetivo principal es hacer pasar un volumen conocido de aire a través de una solución química, llamada absorbente o captadora. Esta solución está formulada para reaccionar y retener selectivamente el contaminante que se desea medir. Una vez finalizado el muestreo, esta solución es enviada a un laboratorio especializado donde se determina la concentración exacta del gas atrapado.
El método más común utilizado es el de burbujeo. Como su nombre indica, el aire es forzado a burbujear a través de la solución captadora dentro de unos recipientes de vidrio llamados burbujeadores o "impingers". Este proceso maximiza el contacto entre el gas y el líquido, asegurando una captura eficiente del contaminante. Es un procedimiento meticuloso que requiere precisión en cada paso para garantizar que los resultados sean representativos y fiables.

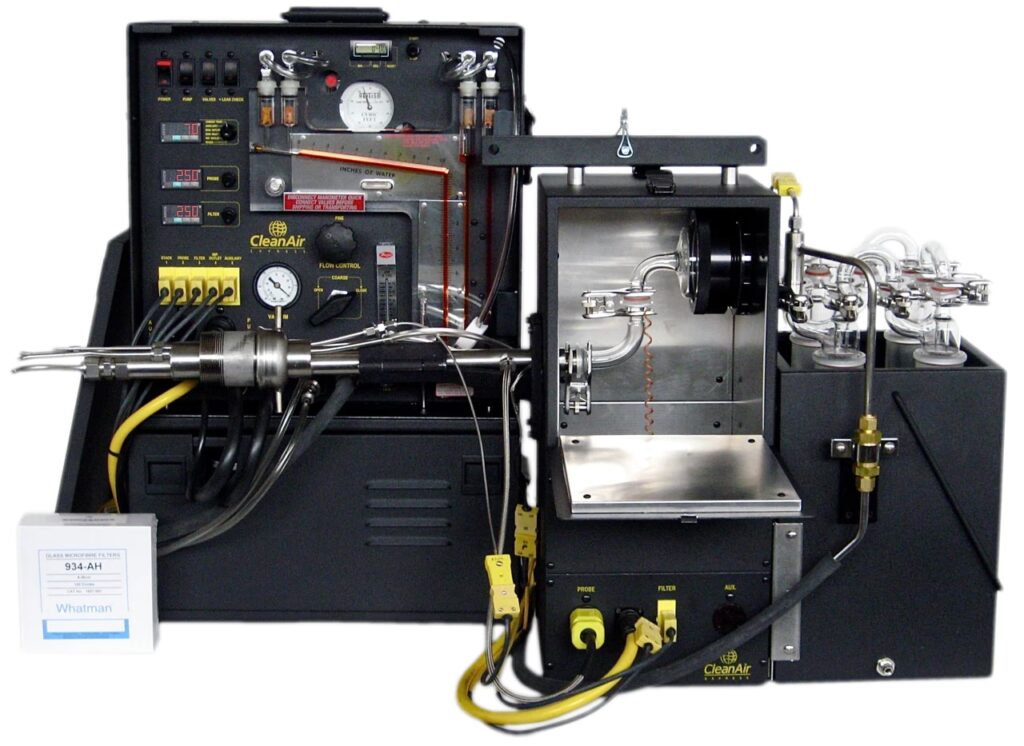

Componentes Clave de un Tren de Muestreo para Chimeneas
Aunque existen variaciones según el tipo de muestreo (ambiente laboral, exterior o fuentes fijas), un tren de muestreo típico para chimeneas, uno de los usos más críticos, está compuesto por varios elementos interconectados. Cada pieza cumple una función indispensable en el proceso.
| Componente | Función Principal |
|---|---|
| Sonda o Caño Colector | Es el primer punto de contacto. Se introduce en la chimenea para extraer la muestra de gas. Debe ser de un material inerte, como vidrio de borosilicato o cuarzo, para no contaminar la muestra. |
| Sistema de Filtros | Ubicado usualmente después de la sonda, captura el material particulado (polvo, cenizas) para que no interfiera con el análisis de gases y para medir su concentración por separado. |
| Sistema de Enfriamiento y Condensación | Generalmente una "caja fría" con un baño de hielo. Los gases de chimenea están calientes y cargados de humedad. Este sistema enfría el gas y condensa el vapor de agua para proteger los equipos posteriores y permitir un cálculo preciso en base seca. |
| Burbujeadores (Impingers) | El corazón del sistema. Son una serie de recipientes de vidrio que contienen las soluciones absorbentes específicas para cada contaminante a medir (ej. una para SO₂, otra para NOx, etc.). |
| Extractor de Humedad (Silica Gel) | Un último burbujeador que contiene gel de sílice para atrapar cualquier rastro de humedad restante antes de que el aire llegue a la bomba. |
| Bomba de Absorción | Genera el vacío necesario para succionar el gas de la chimenea y hacerlo pasar a través de todo el tren de muestreo. |
| Rotámetro (Medidor de Caudal) | Este dispositivo es crucial para medir y controlar el volumen de aire que pasa por el sistema. Cada gas requiere un caudal y un tiempo de muestreo específicos para una captura óptima. El rotámetro permite ajustar y mantener este flujo constante. |
El Proceso de Muestreo: Un Viaje Controlado
El funcionamiento del tren de muestreo es una secuencia lógica y controlada. El gas es succionado desde la chimenea por la sonda, pasa por el filtro para retener partículas, luego se enfría para eliminar la mayor parte del agua, y finalmente burbujea a través de las soluciones químicas en los impingers, donde los contaminantes de interés son atrapados. El aire, ya "limpio" de los gases objetivo y seco, pasa por la bomba y el rotámetro antes de ser liberado.
Un concepto fundamental en el muestreo de chimeneas es el muestreo isocinético. Esto significa que la velocidad a la que el gas entra en la sonda debe ser exactamente la misma que la velocidad del gas que fluye dentro de la chimenea. Si la velocidad de succión es demasiado lenta, las partículas más pesadas no entrarán en la sonda, subestimando la contaminación. Si es demasiado rápida, se succionarán más partículas de las que son representativas. Lograr la isocinesis es vital para obtener una muestra que refleje fielmente lo que realmente se está emitiendo.
Protección, Limpieza y Mantenimiento del Equipo
Protección Esencial
La integridad del equipo es primordial. Una recomendación interesante, especialmente para monitoreos en zonas alto andinas con condiciones climáticas particulares, es proteger el tren de muestreo con una estructura de madera. Este material actúa como un aislante y ayuda a atenuar los efectos de posibles descargas eléctricas, protegiendo tanto el equipo como al operador.
La Limpieza: Un Protocolo Riguroso
La limpieza del tren de muestreo no es una tarea trivial; es un procedimiento crítico regido por normativas estrictas, como la Norma Oficial Mexicana PROY-NOM-098-ECOL-2000. Una limpieza inadecuada puede contaminar la siguiente muestra y arrojar resultados completamente erróneos. El proceso general incluye:
- Desensamblaje completo: Toda la vidriería (sonda, conectores, impingers) se desmonta cuidadosamente.
- Lavado inicial: Se utiliza agua y detergentes específicos para eliminar residuos visibles.
- Enjuague ácido: Se enjuaga con soluciones ácidas (como ácido nítrico) para eliminar trazas de metales y otros compuestos inorgánicos.
- Enjuague final: Se realizan múltiples enjuagues con agua desionizada o destilada para eliminar cualquier residuo de los agentes de limpieza.
- Secado: El material se seca completamente en un horno o al aire en un ambiente controlado para evitar la recontaminación.
Este protocolo asegura que cada medición comience desde un punto cero, sin "memoria" del muestreo anterior, garantizando la máxima precisión analítica.
¿Qué Hacer en Caso de Error?
Durante la operación, pueden surgir problemas. Si se detecta un error en la toma de muestras, el primer paso es realizar una inspección visual sistemática. Se debe revisar que no existan obstrucciones en las líneas, que todas las conexiones estén firmes y herméticas, y que la bomba y el rotámetro estén funcionando según los parámetros establecidos. Una simple desconexión o un pliegue en una manguera pueden invalidar todo el proceso.
Preguntas Frecuentes (FAQ)
¿Para qué sirve principalmente un tren de muestreo?
Su función principal es capturar y concentrar contaminantes gaseosos del aire en una solución líquida para su posterior análisis en laboratorio. Es fundamental para determinar si las emisiones de una industria cumplen con la normativa ambiental.
¿Por qué es tan importante la limpieza del equipo?
Para evitar la contaminación cruzada entre muestras. Residuos del muestreo anterior podrían disolverse en la solución del nuevo muestreo, llevando a resultados falsamente elevados y a decisiones regulatorias incorrectas.
¿Qué es el muestreo isocinético y por qué es crucial?
Es la técnica de muestrear el gas de una chimenea a la misma velocidad que tiene el flujo de gas dentro de ella. Es crucial para asegurar que la muestra de partículas y gases sea representativa de la emisión real.
¿Por qué se usa una caja de madera para protegerlo?
La madera es un buen aislante eléctrico. En zonas con alta actividad eléctrica atmosférica, como las regiones montañosas, ayuda a proteger el equipo y al personal de descargas eléctricas.
¿Qué pasa con la muestra después de ser recolectada?
Las soluciones absorbentes de los impingers, junto con los filtros de partículas, se sellan, etiquetan y transportan bajo una estricta cadena de custodia a un laboratorio acreditado. Allí, se utilizan técnicas analíticas avanzadas para determinar la cantidad exacta de cada contaminante capturado.
En conclusión, el tren de muestreo es mucho más que un conjunto de vidriería y mangueras. Es un instrumento de precisión que encarna el rigor científico aplicado a la protección del medio ambiente. Gracias a él, podemos ponerle cifras a la contaminación, vigilar las fuentes de emisión y tomar acciones informadas para garantizar un aire más limpio para las generaciones presentes y futuras.
