Tableros Eléctricos: El Corazón de la Energía

En el complejo entramado que conforma nuestra vida moderna, dependemos casi por completo de un flujo constante y seguro de energía eléctrica. Sin embargo, rara vez nos detenemos a pensar en el componente que hace posible esta distribución ordenada y protegida: el tablero eléctrico. A menudo oculto en cuartos de servicio, sótanos o gabinetes discretos, el tablero eléctrico es el verdadero corazón del sistema eléctrico de cualquier edificación, desde la más humilde vivienda hasta el más colosal complejo industrial. Es el centro de mando desde donde la energía se distribuye, se controla y, lo más importante, se gestiona de forma segura para proteger tanto a los equipos conectados como a las personas que los utilizan.

Comprender su funcionamiento, sus diversas aplicaciones y los protocolos de seguridad asociados no es solo un asunto de técnicos o ingenieros. Es una cuestión de responsabilidad y conciencia, especialmente en un mundo que busca una mayor eficiencia energética y sostenibilidad. Un tablero bien diseñado y mantenido no solo previene accidentes, sino que también optimiza el consumo de energía, contribuyendo directamente a la reducción de nuestra huella de carbono. Acompáñanos en este recorrido para desmitificar este componente esencial y descubrir por qué es mucho más que una simple caja con interruptores.

Un Universo de Aplicaciones: ¿Dónde Encontramos los Tableros Eléctricos?

La versatilidad de los tableros eléctricos les permite adaptarse a una infinidad de necesidades. No existe un único tipo de tablero, sino una gama especializada diseñada para cumplir funciones específicas. Su diseño y componentes varían drásticamente dependiendo de la magnitud de la energía que manejan y el propósito final de la misma. A continuación, detallamos sus aplicaciones más comunes:

• Centro de Control de Motores (CCM): En el ámbito industrial, los motores eléctricos son omnipresentes. Los CCM son tableros especializados que agrupan en un solo lugar los arrancadores, contactores y protecciones para múltiples motores. Esto facilita su operación, mantenimiento y supervisión, siendo fundamentales en líneas de producción, sistemas de bombeo y climatización a gran escala.
• Subestaciones Eléctricas: Son el nexo entre la generación de energía y su distribución. Los tableros en las subestaciones son de alta complejidad y manejan altísimos niveles de tensión. Contienen interruptores de potencia, seccionadores y equipos de medición y protección para gestionar el flujo de energía en la red de distribución.
• Alumbrado: Tanto en el ámbito público (calles, plazas) como en grandes edificios (oficinas, centros comerciales), se utilizan tableros de alumbrado para controlar los circuitos de iluminación. Permiten sectorizar el encendido y apagado, programar horarios y proteger cada línea de forma individual.
• Centros de Carga o de Uso Residencial: Este es el tipo de tablero que la mayoría de nosotros tenemos en casa. Recibe la acometida principal y distribuye la energía a los diferentes circuitos del hogar: enchufes, iluminación, electrodomésticos de alto consumo, etc. Su principal función es la protección contra sobrecargas y cortocircuitos mediante interruptores termomagnéticos (breakers).
• Tableros de Distribución: Son un paso intermedio entre el tablero principal y las cargas finales en instalaciones de mayor tamaño. Reciben una alimentación de gran capacidad y la subdividen en circuitos más pequeños que, a su vez, alimentan a otros tableros secundarios o centros de carga.
• Celdas de Seccionamiento: Utilizadas en redes de media tensión, estas celdas permiten aislar (seccionar) tramos de la red para realizar trabajos de mantenimiento o para redirigir el flujo de energía en caso de una falla, garantizando la continuidad del servicio en otras áreas.
• Centro de Distribución de Potencia (CDP) y Centro de Fuerza: Estos términos a menudo se usan para describir grandes tableros industriales que alimentan maquinaria pesada y equipos de alta demanda energética en fábricas y talleres. Son el núcleo de la operación industrial, diseñados para soportar condiciones exigentes y cargas elevadas.

El Gigante Industrial: Tableros para Entornos Exigentes

Los tableros eléctricos industriales, utilizados en fábricas, talleres y plantas de producción, son una categoría aparte. No solo manejan voltajes y corrientes mucho mayores que los residenciales, sino que están construidos para soportar entornos operativos hostiles: polvo, humedad, vibraciones, temperaturas extremas y posibles impactos. Su diseño prioriza la robustez, la fiabilidad y la facilidad de mantenimiento para minimizar el tiempo de inactividad, que en la industria se traduce en pérdidas económicas significativas. Son el pilar que sostiene la productividad y la seguridad en los procesos de manufactura más complejos.

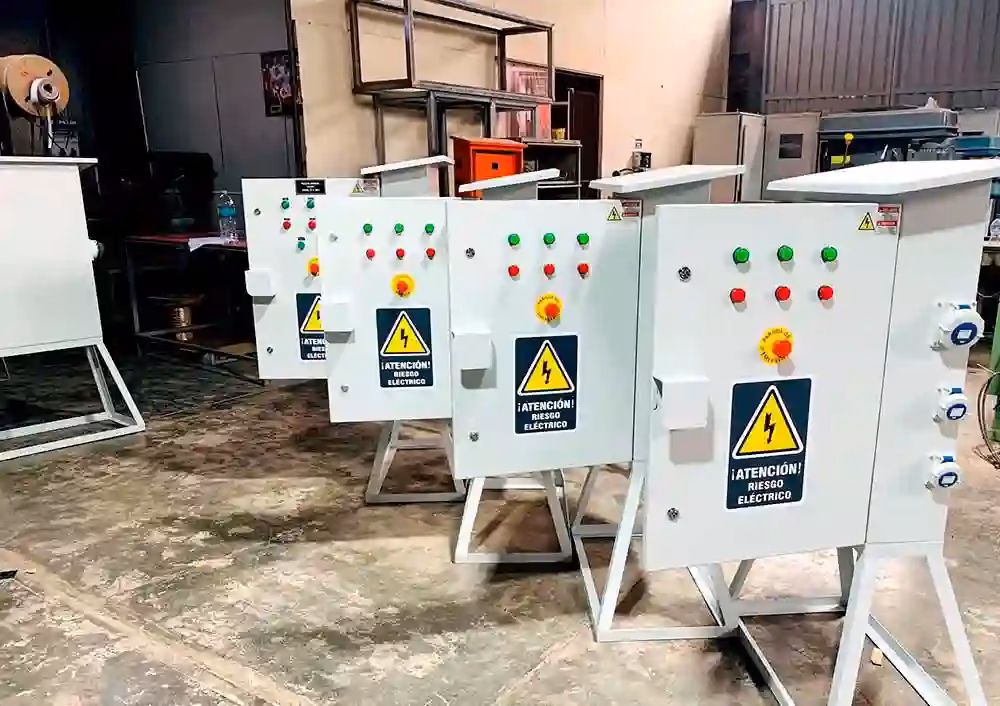

Innovación en Movimiento: El Tablero Eléctrico Multitoma Móvil

Una de las evoluciones más interesantes y prácticas en el sector es el tablero eléctrico multitoma móvil. Nacido de la necesidad específica del sector de la construcción y de eventos temporales, este tipo de tablero encapsula la funcionalidad de un sistema complejo en una unidad portátil y resistente. Sus características principales lo convierten en una solución ideal para entornos de trabajo dinámicos:

• Diseño Exterior Robusto: Suelen estar construidos con una carcasa metálica o de polímeros de alta resistencia, funcionando como una coraza contra golpes, caídas de herramientas y las duras condiciones de una obra. Un grado de protección como el IP44 indica que está protegido contra la entrada de objetos sólidos mayores a 1mm y contra salpicaduras de agua desde cualquier dirección.
• Versatilidad Interna: Su interior está diseñado para ofrecer la máxima flexibilidad, disponiendo de una gran variedad de tomas de corriente monofásicas (110/220V) y trifásicas, protegidas individualmente. Esto permite conectar simultáneamente todo tipo de herramientas y equipos sin necesidad de múltiples extensiones y adaptadores improvisados.
• Movilidad y Facilidad de Transporte: Equipados con ruedas y asas ergonómicas, estos tableros pueden ser desplazados fácilmente por una sola persona a medida que el frente de trabajo avanza en la obra, garantizando un acceso a energía segura y fiable en todo momento.

Tabla Comparativa: Tablero Residencial vs. Tablero Industrial

Seguridad: La Prioridad Absoluta al Intervenir un Tablero Eléctrico

La pregunta de si se puede intervenir un tablero eléctrico tiene una respuesta contundente: sí, pero exclusivamente por personal cualificado y siguiendo protocolos de seguridad extremadamente estrictos. La energía eléctrica es invisible y no perdona errores. Los riesgos de electrocución, arcos eléctricos (explosiones de energía) y quemaduras graves son muy reales. Cualquier trabajo, desde un simple reajuste hasta una modificación compleja, debe ser precedido por un procedimiento de trabajo seguro.

Este procedimiento, conocido como LOTO (Lockout/Tagout o Bloqueo y Etiquetado), implica desenergizar completamente el tablero desde una fuente aguas arriba, bloquear físicamente el interruptor en posición de apagado con un candado personal y colocar una etiqueta de advertencia que indique que se está trabajando en el circuito. Además, es indispensable el uso de Equipos de Protección Personal (EPP) específicos para riesgo eléctrico, que incluyen guantes dieléctricos, casco con careta de protección contra arco eléctrico, y ropa ignífuga. La improvisación y el exceso de confianza son los peores enemigos al trabajar con electricidad.

Preguntas Frecuentes (FAQ)

¿Qué es un cortocircuito y cómo lo previene un tablero?

Un cortocircuito es un contacto accidental entre dos conductores de polaridad distinta (por ejemplo, fase y neutro), que provoca un aumento brusco y peligroso de la corriente. El tablero eléctrico contiene interruptores termomagnéticos que detectan este pico de corriente instantáneamente y cortan el flujo de energía en milisegundos, evitando incendios y daños a la instalación.

¿Cada cuánto tiempo se debe realizar mantenimiento a un tablero eléctrico?

La frecuencia depende del tipo de tablero y su entorno. Para un tablero residencial, una revisión visual anual y un reapriete de conexiones cada 2-3 años por un electricista certificado es suficiente. En entornos industriales, el mantenimiento preventivo es mucho más riguroso y frecuente, a menudo trimestral o semestral, e incluye termografías para detectar puntos calientes, limpieza de componentes y pruebas de funcionamiento de las protecciones.

¿Qué significa el grado de protección IP en un tablero?

El código IP (Ingress Protection) es un estándar internacional que clasifica el nivel de protección de la envolvente de un equipo contra la entrada de objetos sólidos (primer dígito) y de agua (segundo dígito). Por ejemplo, un IP44 significa que está protegido contra objetos mayores a 1mm (4) y contra salpicaduras de agua (4). Un IP67 sería totalmente estanco al polvo (6) y capaz de resistir una inmersión temporal en agua (7).
