En el vasto y complejo mundo de la industria energética, miles de millones de litros de hidrocarburos líquidos y biocombustibles son transportados cada día a través de una extensa red de tuberías. Este flujo constante representa no solo un inmenso valor económico, sino también una gran responsabilidad ambiental. Pero, ¿cómo podemos estar seguros de la calidad y composición exacta de lo que viaja por estos ductos en un momento dado? La respuesta reside en una tecnología de alta precisión, a menudo invisible para el público general, pero absolutamente fundamental: el sistema de muestreo automático.
El propósito fundamental de un sistema de muestreo automático es extraer de una tubería una pequeña porción del producto que fluye, la cual debe ser perfectamente representativa del total. Esto significa que la muestra obtenida debe contener agua, crudo, sedimentos y cualquier otro contaminante en las mismas proporciones exactas que existen en el flujo principal de la tubería. Esta precisión no es un lujo, sino una necesidad imperativa para operaciones comerciales justas, control de procesos y, de manera crucial, para la protección del medio ambiente.
¿Qué es y por qué es tan crucial un Sistema de Muestreo Automático?
Un sistema de muestreo automático, también conocido por su acrónimo en inglés ALS (Automatic Sampling System), es un conjunto integrado de equipos diseñados para recolectar una muestra compuesta de un líquido que fluye en una tubería de manera continua o intermitente, sin intervención humana directa en el proceso de toma. A diferencia de una simple válvula de la que se extrae líquido ocasionalmente, un sistema automático está diseñado bajo estrictas normas internacionales (como las de la API - American Petroleum Institute) para garantizar que cada pequeña extracción (o "alícuota") sea representativa del lote completo que pasa por ese punto.
Los Pilares de su Importancia
- Precisión Económica: En las operaciones de transferencia de custodia, donde la propiedad del producto cambia de manos (por ejemplo, de un productor a una refinería o a un buque petrolero), el valor de la carga se determina por su volumen y su calidad. El contenido de agua y sedimento (BS&W) es un factor crítico que reduce el valor del crudo. Una desviación de apenas un 0.1% en la medición, en un cargamento de un millón de barriles, puede significar cientos de miles de dólares de diferencia. El muestreo automático elimina la subjetividad y el error humano, asegurando una transacción justa.
- Control de Procesos: Las refinerías y plantas petroquímicas están diseñadas para procesar materias primas con especificaciones muy concretas. La presencia de contaminantes inesperados o un exceso de agua puede dañar equipos costosos, catalizadores y afectar la eficiencia de todo el proceso. Un muestreo continuo permite monitorear la calidad del producto entrante en tiempo real, permitiendo ajustes operativos para evitar problemas mayores.
- Responsabilidad Ambiental y Cumplimiento Normativo: Desde una perspectiva ecologista, este es quizás su rol más significativo. Los sistemas de muestreo permiten verificar que los combustibles cumplen con las normativas ambientales sobre contenido de azufre, benceno y otros componentes volátiles. En el caso de los biocombustibles, aseguran que la mezcla con combustibles fósiles sea la correcta, contribuyendo a los objetivos de reducción de emisiones. Además, al monitorear la composición del fluido, pueden ayudar a detectar anomalías que podrían indicar una contaminación interna o incluso una fuga incipiente en el sistema.

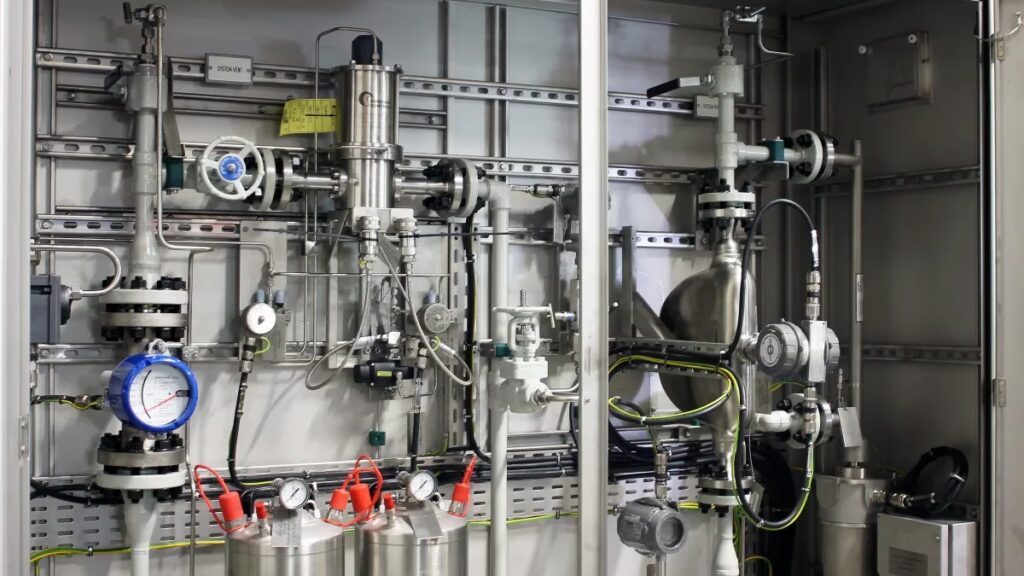

Anatomía de un Sistema de Muestreo Automático: ¿Cómo funciona?
Aunque los diseños pueden variar, un sistema de muestreo automático robusto y conforme a las normas consta de varios componentes clave que trabajan en perfecta sincronía:
- Acondicionamiento del Flujo: Para que la muestra sea representativa, el fluido en la tubería debe estar perfectamente mezclado. El agua y los sedimentos, al ser más densos, tienden a decantarse en el fondo. Por ello, antes del punto de muestreo se instalan mezcladores estáticos o bucles de acondicionamiento que generan turbulencia y homogeneizan el flujo, asegurando que cualquier punto en la sección transversal de la tubería tenga la misma composición.
- Sonda de Extracción: Es un tubo que se inserta en la tubería, usualmente en el centro, para extraer el líquido. Su diseño es crucial para no alterar el flujo y para capturar una alícuota precisa.
- Muestreador (o Sampler): Es el corazón del sistema. Es un dispositivo mecánico o neumático que extrae volúmenes pequeños y consistentes de líquido de la sonda a intervalos predeterminados. La extracción puede ser proporcional al tiempo (ej. una muestra cada 30 segundos) o, de forma más precisa, proporcional al flujo (ej. una muestra por cada 100 barriles que pasen), lo que se logra mediante la conexión a un medidor de flujo.
- Controlador: Es el cerebro electrónico que opera el muestreador. Recibe la señal del medidor de flujo (si es un sistema proporcional al flujo) y dicta la frecuencia de las extracciones. Registra el número de muestras tomadas y puede generar alarmas en caso de fallo.
- Receptor de Muestras: Las pequeñas alícuotas se transportan a un contenedor sellado y seguro. Este recipiente está diseñado para evitar la pérdida de componentes volátiles por evaporación y para prevenir la contaminación externa. A menudo está equipado con un sistema de mezcla interno para asegurar que la muestra compuesta final también sea homogénea antes de ser llevada al laboratorio.
Comparativa: Muestreo Automático vs. Muestreo Manual
Para entender mejor las ventajas del sistema automático, es útil compararlo con el método tradicional de muestreo manual.
| Característica | Muestreo Automático | Muestreo Manual |
|---|---|---|
| Precisión y Representatividad | Muy Alta. La muestra se compone de miles de pequeñas alícuotas tomadas durante todo el lote, reflejando las variaciones. | Baja a Media. Se basa en muestras puntuales que pueden no capturar la variabilidad del flujo. Dependiente de la habilidad del operario. |
| Seguridad del Operador | Alta. El sistema es cerrado, minimizando la exposición del personal a productos potencialmente tóxicos o inflamables. | Baja. El operario está en contacto directo con el punto de muestreo, aumentando el riesgo de salpicaduras y exposición a vapores. |
| Frecuencia | Continua y consistente, controlada por un autómata. | Limitada y esporádica, sujeta a la disponibilidad y criterio del personal. |
| Trazabilidad y Auditabilidad | Excelente. El controlador registra cada evento, creando un registro digital a prueba de manipulaciones. | Pobre. Depende de registros manuales susceptibles a errores y fraudes. |
| Costo Inicial | Alto. Requiere una inversión significativa en equipos e instalación. | Muy Bajo. Solo se necesita una válvula y un recipiente. |
| Costo Operativo a Largo Plazo | Bajo. Reduce disputas comerciales, previene daños a equipos y minimiza la mano de obra. El retorno de la inversión es alto. | Alto. Los costos ocultos por mediciones inexactas, riesgos de seguridad y disputas pueden ser enormes. |
El Futuro es la Sostenibilidad y la Precisión
En un mundo que avanza hacia una mayor conciencia ambiental y una transición energética, la precisión en la medición se vuelve más crítica que nunca. La correcta formulación y verificación de los biocombustibles, como el etanol o el biodiésel, depende directamente de sistemas de muestreo y análisis fiables. Estos sistemas garantizan que los combustibles que llegan al consumidor final no solo cumplen con los estándares de calidad para los motores, sino también con los mandatos ecológicos que impulsan su uso.
La implementación de tecnologías como el muestreo automático es un claro ejemplo de cómo la innovación puede servir tanto a los intereses económicos como a los objetivos de sostenibilidad. Al garantizar mediciones justas y precisas, se fomenta la confianza en el mercado, pero al mismo tiempo, se proporciona una herramienta poderosa para el monitoreo ambiental, el cumplimiento de regulaciones y la protección de nuestros ecosistemas frente a la contaminación accidental.
Preguntas Frecuentes (FAQ)
¿Por qué es tan importante que la muestra sea "representativa"?
Una muestra no representativa puede llevar a decisiones catastróficas. En el plano comercial, puede significar pagar por agua como si fuera petróleo, generando pérdidas millonarias. En el plano operativo, puede llevar a introducir un producto contaminado en una refinería, causando daños. Y en el plano ambiental, puede ocultar el incumplimiento de una normativa de emisiones, con las consiguientes sanciones y daño ecológico.
¿Estos sistemas pueden prevenir directamente un derrame de petróleo?
No directamente, pero son una parte integral de un sistema de seguridad y monitoreo más amplio. Al analizar la composición del fluido de manera continua, un sistema de muestreo puede ayudar a detectar cambios anómalos (como un repentino ingreso de agua en un oleoducto submarino) que podrían ser un indicador temprano de una pérdida de integridad de la tubería, permitiendo una intervención rápida antes de que se convierta en un desastre ambiental.
¿El muestreo automático se utiliza solo para petróleo crudo?
No. Aunque su uso es extensivo en la industria del petróleo crudo, es igualmente vital para productos refinados (gasolina, diésel, combustible de aviación), biocombustibles, gas licuado de petróleo (GLP) y una amplia gama de productos químicos líquidos. En cada caso, la necesidad de conocer la composición exacta por razones comerciales, de seguridad y ambientales es la misma.
En conclusión, el sistema de muestreo automático es mucho más que un simple dispositivo técnico. Es un guardián silencioso que opera 24/7 en el corazón de nuestra infraestructura energética, asegurando la equidad, la eficiencia y, sobre todo, actuando como una línea de defensa fundamental para la protección de nuestro medio ambiente en una industria de alto riesgo.
