Instalaciones Eléctricas: Seguridad y Ecología

Al pensar en un hogar ecológico, solemos imaginar paneles solares o sistemas de recolección de agua de lluvia. Sin embargo, un aspecto fundamental y a menudo invisible de la sostenibilidad reside en el corazón de nuestras paredes: la instalación eléctrica. Una red de cañerías y conductores mal diseñada o que no respeta las normativas no solo es un grave peligro para la seguridad, sino también una fuente de derroche energético y un riesgo ambiental. Comprender las limitaciones de potencia y las buenas prácticas en cañerías embutidas es el primer paso hacia una infraestructura eléctrica verdaderamente segura, eficiente y respetuosa con nuestro entorno.

¿Por Qué es Crucial Agrupar los Conductores Correctamente?

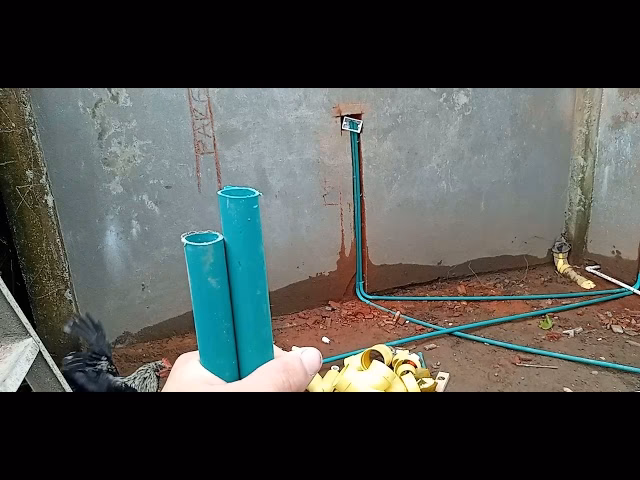

Uno de los principios más importantes en las instalaciones eléctricas embutidas, especialmente cuando se utilizan caños metálicos, es la correcta agrupación de los conductores. La normativa es clara: todos los conductores de una misma línea (fase y neutro en sistemas monofásicos; o las tres fases y el neutro en trifásicos, junto con el conductor de protección) deben viajar juntos dentro del mismo caño.

Esta regla no es arbitraria. Al circular la corriente eléctrica, se genera un campo magnético. Si los conductores de ida y vuelta (fase y neutro) están juntos, sus campos magnéticos se anulan mutuamente. Si se instalan en caños separados, el campo magnético resultante induce corrientes parásitas en el caño metálico. Este fenómeno, conocido como efecto skin, provoca un calentamiento innecesario del caño. Este calor representa una pérdida directa de energía, que se disipa en el ambiente en lugar de llegar a tus dispositivos. Es, en esencia, un desperdicio que impacta tanto en tu factura de luz como en la huella de carbono global. Una instalación eficiente es el primer pilar de la eficiencia energética.

Límites y Reglas de Convivencia en un Mismo Caño

Para evitar el sobrecalentamiento y garantizar la seguridad, existen límites estrictos sobre cuántos circuitos pueden compartir una misma cañería:

• Se pueden alojar un máximo de tres líneas de circuitos de uso general, siempre y cuando provengan de la misma fase.
• La carga máxima simultánea de estos circuitos no debe superar los 20 Amperios (A).
• El número total de bocas (puntos de luz, tomacorrientes) alimentadas por estos circuitos agrupados no puede ser superior a 15.
• Los circuitos de conexión fija (motores, bombas) o los circuitos especiales (cargas superiores a 10A, jardines) deben tener sus propias cañerías independientes.

Es vital que en cada caja de paso o derivación donde converjan diferentes circuitos, los conductores estén perfectamente identificados (con colores, anillos, etc.) para evitar conexiones erróneas que podrían causar cortocircuitos y graves riesgos de incendio.

La Temperatura: Un Enemigo Silencioso para la Instalación y el Planeta

El calor es el principal enemigo de una instalación eléctrica. Un conductor sobrecargado o mal instalado generará un sobrecalentamiento que degrada progresivamente su aislación de PVC (Policloruro de vinilo), el material más común. Esta degradación no solo acorta la vida útil del cable, obligando a costosas y derrochadoras reparaciones, sino que en casos extremos puede provocar un cortocircuito y un incendio con devastadoras consecuencias ambientales.

Las normativas establecen temperaturas máximas que los conductores pueden soportar bajo diferentes condiciones para garantizar su integridad y durabilidad.

Tabla Comparativa de Temperaturas Máximas en Conductores

Respetar estos límites es crucial, especialmente en cañerías embutidas donde la disipación de calor es más limitada. Para ello, es fundamental considerar factores externos como la temperatura ambiente, la exposición a fuentes de calor (como la radiación solar) y la presencia de humedad o polvo, que pueden afectar negativamente la capacidad de enfriamiento de los conductores.

Buenas Prácticas de Instalación: Construyendo para el Futuro

Una instalación eléctrica sostenible es aquella que se planifica y ejecuta con meticulosidad, pensando en la seguridad, la eficiencia y la longevidad. Aquí detallamos los aspectos clave:

Diámetro y Ocupación del Caño

El espacio interior del caño es vital. La normativa establece que el área total ocupada por los conductores (incluida su aislación) no debe exceder el 35% de la sección interna del caño. Este 65% de espacio libre no es un capricho; es una cámara de aire esencial que permite la circulación de aire y la disipación del calor generado por los cables. Un caño sobrecargado es una bomba de tiempo, donde los conductores se sobrecalientan, pierden eficiencia y su aislación se degrada rápidamente.

• Diámetro mínimo para líneas de circuito: 12,5 mm (interno).
• Diámetro mínimo para líneas seccionales y principales: 15,3 mm (interno).

Colocación y Unión de Caños y Cajas

La integridad mecánica de la canalización es tan importante como la eléctrica.

• Uniones: Deben realizarse con accesorios adecuados como cuplas roscadas, que garantizan la continuidad y no reducen el diámetro interno, evitando que los cables se dañen al pasar.
• Cajas de paso: Son indispensables para facilitar el cableado. No debe haber más de tres curvas de 90º entre dos cajas. En tramos rectos, se debe instalar una caja cada 12 metros (horizontal) o 15 metros (vertical).
• Accesibilidad: Todas las cajas deben ser siempre accesibles, nunca ocultas por muebles fijos o revestimientos, para permitir futuras inspecciones y mantenimientos sin necesidad de romper paredes.

Código de Colores y Secciones Mínimas

La organización es clave para una instalación segura y fácil de mantener. El uso de un código de colores estandarizado evita errores peligrosos durante la instalación o futuras reparaciones.

• Neutro: Celeste.
• Conductor de Protección (Tierra): Bicolor verde-amarillo.
• Fase R (Monofásica o Trifásica): Castaño.
• Fase S (Trifásica): Negro.
• Fase T (Trifásica): Rojo.

Del mismo modo, utilizar la sección (grosor) de conductor adecuada para cada tipo de línea es fundamental. Un conductor demasiado fino para la corriente que transporta se sobrecalentará, desperdiciando energía y creando un riesgo de incendio. Las secciones mínimas garantizan un transporte de energía eficiente y seguro.

Preguntas Frecuentes (FAQ)

¿Por qué no puedo llenar un caño con todos los cables que quepan?

Porque se necesita espacio libre (al menos el 65% del interior del caño) para que el aire circule y disipe el calor que generan los cables al conducir electricidad. Llenar el caño provoca un sobrecalentamiento peligroso, reduce la eficiencia energética y daña la aislación de los conductores a largo plazo.

¿Realmente una mala instalación afecta mi consumo eléctrico?

Sí, directamente. Fenómenos como el efecto skin en caños metálicos mal instalados o el sobrecalentamiento por usar cables de sección insuficiente generan calor. Ese calor es energía eléctrica que se pierde y no llega a tus aparatos, pero que tu medidor sí registra y tú pagas en tu factura.

¿Qué es más ecológico, un caño metálico o uno de plástico (termoplástico)?

La respuesta es compleja. Los caños metálicos son muy duraderos y 100% reciclables, pero su producción requiere más energía. Los caños de PVC son más ligeros y económicos, pero su reciclaje es más complicado y su producción puede generar subproductos contaminantes. La mejor opción desde un punto de vista ecológico es elegir el material adecuado para cada aplicación según la normativa y, lo más importante, realizar una instalación de alta calidad que garantice la máxima vida útil del sistema, minimizando la necesidad de reemplazos y la generación de residuos.

¿Puedo mezclar en una misma boca un tomacorriente de un circuito y un interruptor de otro?

No, la normativa lo prohíbe expresamente. En una misma boca de salida (caja), todos los elementos (interruptores, tomas) deben pertenecer y ser alimentados por el mismo circuito para evitar confusiones y riesgos eléctricos graves.

En conclusión, abordar una instalación eléctrica con una mentalidad ecológica significa ir más allá de lo funcional. Implica seguir rigurosamente las normativas de seguridad, no como una obligación, sino como un manual de buenas prácticas para la eficiencia y la durabilidad. Cada decisión, desde el diámetro del caño hasta la correcta agrupación de los conductores, tiene un impacto directo en la seguridad de nuestro hogar, en nuestro consumo energético y, en última instancia, en la salud de nuestro planeta.
