Código ISO 4406: Limpieza que Alarga la Vida

En el corazón de la maquinaria industrial, un enemigo silencioso trabaja sin descanso: la contaminación. Partículas microscópicas, invisibles al ojo humano, pueden causar estragos en sistemas hidráulicos, motores y cajas de engranajes. Este problema, tradicionalmente visto desde una óptica de mantenimiento y costes, tiene una profunda y a menudo subestimada dimensión ecológica. Cada fallo prematuro de un componente, cada cambio de aceite antes de tiempo, se traduce en un mayor consumo de recursos y en la generación de residuos. Afortunadamente, existe una herramienta estandarizada para combatir a este enemigo: el Código de Limpieza de Fluidos ISO 4406, una brújula que nos guía hacia una operación más limpia, eficiente y, en última instancia, más sostenible.

¿Qué es Exactamente el Código de Limpieza ISO 4406?

La Organización Internacional de Normalización (ISO) desarrolló la norma 4406 para crear un lenguaje universal que cuantificara los niveles de contaminación por partículas en los fluidos. En lugar de descripciones subjetivas como "limpio" o "sucio", este código proporciona una métrica precisa y repetible. Es el dato principal que se revisa en la mayoría de los informes de análisis de aceite industrial y sirve como un indicador vital de la salud general del sistema que se está monitoreando.

El código se expresa con tres números, separados por barras diagonales (por ejemplo, 19/17/14). Cada número representa la cantidad de partículas encontradas en un mililitro de fluido, agrupadas en tres rangos de tamaño diferentes:

• El primer número: Corresponde a la cantidad de partículas mayores de 4 micrones (µm).
• El segundo número: Corresponde a la cantidad de partículas mayores de 6 micrones (µm).
• El tercer número: Corresponde a la cantidad de partículas mayores de 14 micrones (µm).

Es importante notar que el primer número siempre será igual o mayor que el segundo, y el segundo siempre igual o mayor que el tercero, ya que los recuentos son acumulativos. Unas pocas partículas de 14 micrones también se contarán en los grupos de 6 y 4 micrones.

Decodificando los Números: ¿Cómo se Interpreta el Código?

A primera vista, los números pueden no parecer intuitivos. No representan el recuento real de partículas, sino un código de rango. La escala es logarítmica, lo que significa que un aumento de un solo punto en el código representa aproximadamente el doble de la cantidad de partículas. Esta es la base de la tabla de la serie de Renard que utiliza la norma.

Veamos un ejemplo práctico con el código 20/17/13:

• 20: Indica que en 1 ml de fluido hay entre 5,000 y 10,000 partículas mayores de 4 µm.
• 17: Indica que en 1 ml de fluido hay entre 640 y 1,300 partículas mayores de 6 µm.
• 13: Indica que en 1 ml de fluido hay entre 40 y 80 partículas mayores de 14 µm.

Esta estructura permite condensar una gran cantidad de información en tres simples números, facilitando el establecimiento de objetivos de limpieza y el seguimiento de Indicadores Clave de Desempeño (KPIs).

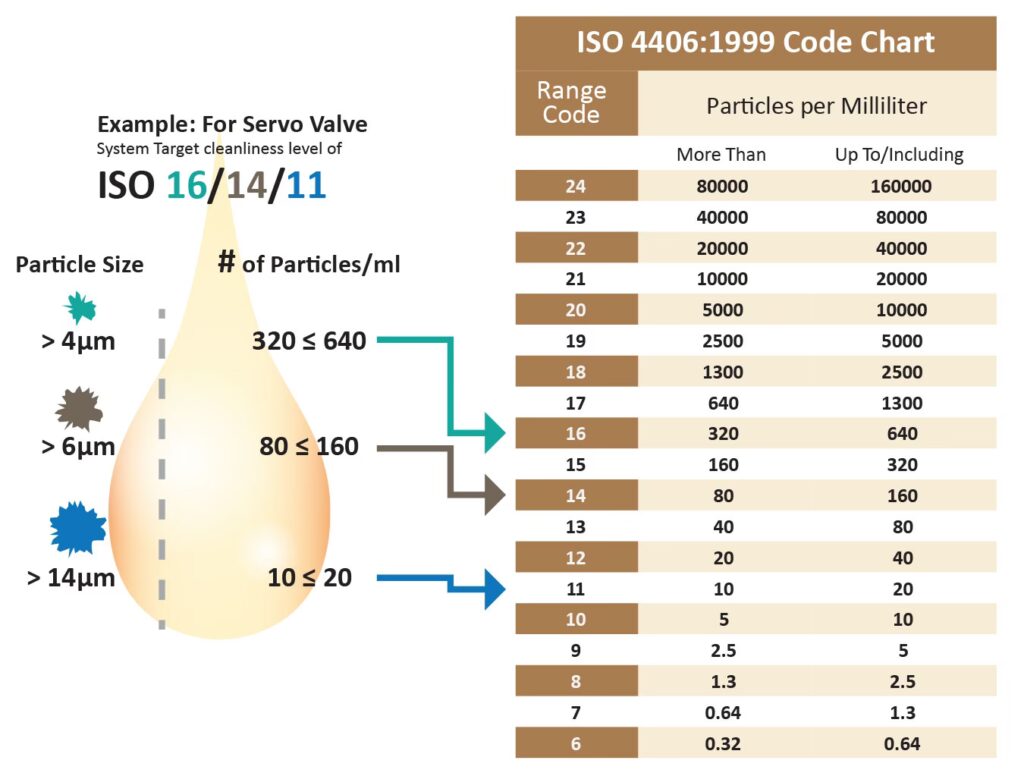

Tabla de Códigos ISO 4406 (Ejemplo Parcial)

El Vínculo Indiscutible entre Limpieza y Sostenibilidad

La contaminación por partículas es la causa número uno de fallos en sistemas que utilizan fluidos. Pero, ¿cuál es el coste ambiental de esta suciedad? Es mucho mayor de lo que parece.

1. Mayor Consumo Energético: Las partículas en el aceite aumentan la fricción entre las superficies móviles. Para superar esta fricción, los motores y las bombas deben trabajar más, lo que se traduce directamente en un mayor consumo de combustible o electricidad. Mantener el aceite limpio es una medida directa de eficiencia energética.
2. Reducción de la Vida Útil de los Componentes: Las partículas duras actúan como un abrasivo, desgastando prematuramente engranajes, rodamientos, sellos y válvulas. Esto no solo provoca paradas no planificadas, sino que exige la fabricación de piezas de repuesto, un proceso que consume materias primas, energía y genera una huella de carbono.
3. Menor Vida Útil del Lubricante: Los contaminantes pueden actuar como catalizadores, acelerando la oxidación y degradación del aceite. Un aceite degradado pierde sus propiedades lubricantes y debe ser reemplazado. Un aceite más limpio dura más tiempo, lo que significa menos cambios, menos consumo de aceite nuevo y, crucialmente, menos aceite usado que gestionar como residuo peligroso.

Tabla Comparativa de Impacto Ambiental

Estableciendo Objetivos de Limpieza: Una Estrategia Proactiva

Una estrategia de lubricación fiable se basa en dos conceptos: Control de la Limpieza (asegurar que solo lubricantes limpios se añaden al equipo) y Control de la Contaminación (asegurar que el lubricante se mantiene limpio durante su operación). Parte de esta estrategia es definir niveles de limpieza objetivo según la criticidad y el tipo de maquinaria.

A continuación, se muestran algunos niveles de limpieza recomendados para diferentes aplicaciones:

• Sistemas Hidráulicos de Alta Precisión: 15/13/10
• Turbinas de Vapor y Gas: 16/14/11
• Motores de Combustión Interna: 17/15/12
• Cajas de Engranajes Industriales: 18/16/13

Alcanzar y mantener estos objetivos no es un proceso de la noche a la mañana. Requiere una combinación de filtración de alta eficiencia, prácticas de almacenamiento y manipulación adecuadas, y el uso de respiradores desecantes en los depósitos para evitar la entrada de humedad y partículas del aire.

Preguntas Frecuentes (FAQ)

¿Por qué es tan importante la limpieza del aceite?

La limpieza del aceite es fundamental porque reduce el desgaste de la maquinaria, disminuye el consumo de energía, extiende significativamente la vida útil tanto de los componentes como del propio lubricante, y minimiza la generación de residuos. Es una práctica clave para la fiabilidad operativa y la sostenibilidad ambiental.

¿Qué significa un código ISO como 18/16/13?

Significa que en 1 ml de ese aceite, el recuento de partículas es: 1) entre 1,300 y 2,500 partículas mayores de 4µm (código 18); 2) entre 320 y 640 partículas mayores de 6µm (código 16); y 3) entre 40 y 80 partículas mayores de 14µm (código 13).

¿Cómo puedo mejorar la limpieza de mi aceite?

Se puede mejorar a través de un enfoque integral: utilizando filtros de alta calidad, almacenando los lubricantes en contenedores limpios y sellados, utilizando equipos de transferencia de fluidos dedicados y filtrados, y protegiendo los depósitos de la maquinaria de la entrada de contaminantes externos.

¿El código ISO es lo único que debo mirar en un análisis de aceite?

No. Aunque el código ISO 4406 es una excelente herramienta para establecer metas y seguir KPIs, no debe ser el único valor a considerar. Analizar los datos brutos del conteo de partículas en todos los tamaños medidos puede revelar tendencias de desgaste o ingresos de contaminantes que un simple cambio en el código podría no mostrar. Es una pieza importante de un rompecabezas más grande que incluye análisis de metales de desgaste, viscosidad y química del aceite.

Conclusión: Un Pequeño Código con un Gran Impacto

El código de limpieza ISO 4406 es mucho más que un simple número en un informe de laboratorio. Es una herramienta poderosa que nos permite cuantificar y gestionar uno de los mayores enemigos de la maquinaria. Al adoptar un enfoque proactivo para el control de la contaminación, las industrias no solo protegen sus activos y mejoran su rentabilidad, sino que también dan un paso significativo hacia una operación más responsable con el medio ambiente. Reducir el consumo de energía, minimizar los residuos y conservar los recursos son los pilares de la sostenibilidad industrial, y todo comienza con algo tan fundamental como mantener nuestros lubricantes limpios.
