Fallos en PCB: El Peligro de la Contaminación

Nada es más frustrante y costoso que el fallo de una placa de circuito impreso (PCB), ya sea una falla catastrófica inmediata o un problema latente que aparece tiempo después en el campo. El diseño fue prototipado y probado exhaustivamente, y sin embargo, una vez en producción completa, surgen los problemas. ¿Qué ha ocurrido? Aunque pueden existir múltiples problemas de control de calidad en un proceso de ensamblaje de PCB, la contaminación sigue siendo una causa subyacente fundamental en muchos problemas de fiabilidad. Existen esencialmente dos grandes categorías de contaminación en las PCB: iónica y no iónica. En este artículo, nos concentraremos en profundidad sobre las fuentes de contaminación iónica, sus efectos devastadores y cómo prevenirlas.

¿Qué es la Contaminación Iónica en una PCB?

La contaminación iónica se refiere a los residuos de sales y otros compuestos conductores que quedan en la superficie de la placa de circuito impreso después de los procesos de fabricación y ensamblaje. Estos contaminantes, a menudo invisibles a simple vista, son restos de productos químicos utilizados en diversas etapas, como el grabado y, sobre todo, la soldadura. Los compuestos iónicos se mantienen unidos por fuerzas electrostáticas y están formados por cationes (iones con carga positiva) y aniones (iones con carga negativa). Un ejemplo sencillo y universal es la sal de mesa (cloruro de sodio), compuesta por un catión de sodio (Na+) y un anión de cloruro (Cl-).

Cuando estos residuos iónicos permanecen en una PCB, en presencia de humedad ambiental, se disocian y crean una solución electrolítica conductora. Esta solución puede crear rutas de fuga de corriente entre pistas o pines, provocar cortocircuitos y, en última instancia, causar el fallo del dispositivo. No solo los procesos químicos son una fuente; los propios componentes que se montan en la placa pueden transportar diversos contaminantes iónicos, como aceites de corte, biocidas y preventivos de corrosión de su propia fabricación.

Fuentes Comunes de Contaminación Durante la Fabricación

Los contaminantes pueden originarse en cualquier punto del proceso de fabricación y ensamblaje. Es crucial entender cada etapa para poder implementar controles efectivos.

Contaminantes de la Fabricación de la Placa Desnuda

• Químicos de Grabado: Los productos químicos utilizados para grabar los patrones de cobre en la PCB son, por naturaleza, altamente conductores y corrosivos. Si no se neutralizan y enjuagan completamente, sus residuos pueden permanecer en la placa, convirtiéndose en una fuente principal de fugas de corriente y corrosión a largo plazo.
• Humedad Atrapada: Durante el proceso de laminación de las múltiples capas de una PCB, la humedad ambiental puede quedar atrapada en el interior. Esta humedad es un catalizador clave, ya que es necesaria para disolver otros materiales iónicos y dar inicio a fallos conductivos como el crecimiento dendrítico. Por esta razón, es una práctica estándar "hornear" las placas antes del ensamblaje para eliminar cualquier humedad extraña.
• Residuos Entre Capas: Los procesos de perforación de orificios (vías) y su posterior metalizado pueden esparcir residuos y contaminantes entre las capas internas de la placa, creando problemas difíciles de detectar y solucionar.

Contaminantes del Proceso de Ensamblaje y Soldadura

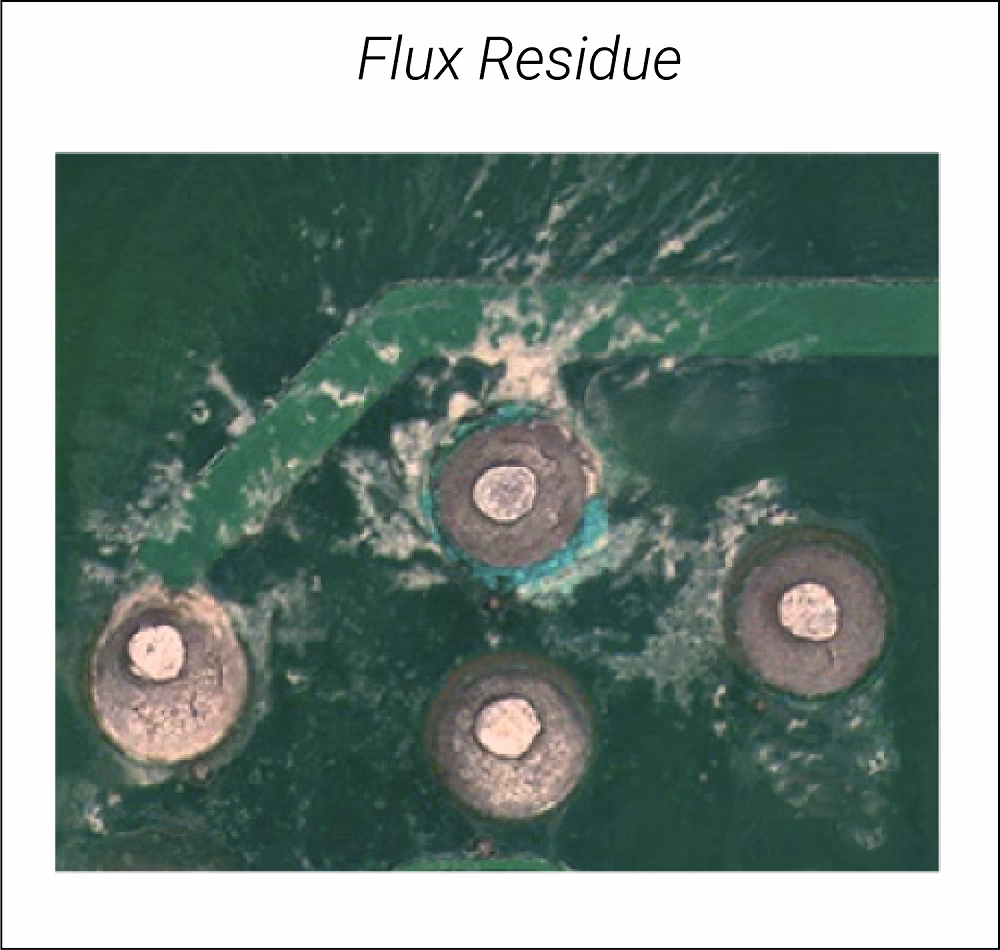

• Residuos de Flux: Esta es, quizás, la fuente más conocida de contaminación iónica. El flux, ya sea en formato líquido, en el núcleo del hilo de soldar o como parte de la pasta de soldadura, es esencial para asegurar una buena unión de soldadura. Sin embargo, puede dejar residuos que causan graves defectos de fiabilidad si no se eliminan adecuadamente. Estos residuos pueden incluir activadores ácidos no reaccionados (como ácido abiético, adípico), compuestos básicos (aminas) e incluso iones de fosfato y sulfato. Todos estos contaminantes deben ser eliminados de la superficie.
• Manipulación Humana: Un factor a menudo subestimado. El simple hecho de manipular una placa sin guantes puede transferir sales (cloruros del sudor) y aceites de la piel a la superficie. Esta negligencia aparentemente menor puede ser suficiente para iniciar un proceso de corrosión o migración electroquímica que resulte en un fallo catastrófico del producto.

El Doble Filo de los Procesos de Limpieza

Paradójicamente, el propio proceso diseñado para eliminar la contaminación puede convertirse en una fuente de ella si no se controla adecuadamente. Esto es especialmente cierto en los sistemas de limpieza acuosa (a base de agua). Muchos de estos sistemas utilizan saponificadores para neutralizar y emulsionar los residuos de flux, facilitando su eliminación. Sin embargo, estos saponificadores son altamente iónicos. Si el proceso de enjuague es insuficiente, los residuos del agente de limpieza pueden permanecer en la placa, creando los mismos problemas de conductividad que se intentaban evitar. Del mismo modo, los surfactantes e inhibidores de corrosión presentes en las químicas de limpieza deben ser completamente enjuagados para garantizar una superficie eléctricamente neutra y fiable.

Consecuencias de la Contaminación: ¿Por Qué Falla la Placa?

La presencia de contaminación iónica y humedad desencadena varios mecanismos de fallo destructivos que comprometen la integridad y el funcionamiento de la PCB.

• Crecimiento Dendrítico: Es la formación de estructuras filamentosas metálicas, similares a ramas de árbol, entre dos conductores adyacentes (como pistas o pines de un componente). Este crecimiento dendrítico ocurre cuando los iones metálicos (generalmente de la propia soldadura o del cobre) migran a través de la solución electrolítica creada por el contaminante y la humedad, bajo la influencia de un campo eléctrico. Eventualmente, estas dendritas pueden puentear los conductores, causando un cortocircuito.
• Migración Electroquímica (ECM): Es un fenómeno similar al crecimiento dendrítico, donde los iones metálicos se disuelven en un ánodo y se depositan en un cátodo, creando también un camino conductor no deseado que lleva al fallo del circuito.
• Corrosión: Los residuos iónicos, especialmente los cloruros y los ácidos del flux, atacan directamente las superficies metálicas de la PCB, como las pistas de cobre, las almohadillas de soldadura y los terminales de los componentes. La corrosión degrada estas estructuras, pudiendo causar circuitos abiertos o debilitar las uniones de soldadura hasta el punto de fallo mecánico.

Tabla Comparativa de Contaminantes y sus Efectos

Detección y Prevención: La Clave para la Fiabilidad

La prevención es la mejor estrategia contra la contaminación. Un control de calidad deficiente en cualquier etapa puede arruinar un lote completo de producción. Para evitar este desastre, es fundamental implementar pruebas y procedimientos rigurosos.

Métodos de Prueba de Contaminación

Existen varias técnicas para detectar y cuantificar la contaminación iónica:

• Prueba ROSE (Resistivity of Solvent Extract): Es una prueba rápida y común que mide la resistividad de un solvente después de haber sido utilizado para lavar una PCB. Una baja resistividad indica un alto nivel de contaminación iónica.
• Ionocromatografía: Es un método de análisis mucho más preciso que puede identificar y cuantificar los aniones y cationes específicos presentes en la superficie de la placa. Esto permite identificar la fuente exacta del contaminante.

Estrategias de Prevención

La prevención es un esfuerzo continuo que abarca todo el proceso:

• Control de Calidad Riguroso: Desde la recepción de las placas desnudas hasta el embalaje final del producto.
• Procedimientos Operativos Estándar: Implementar y hacer cumplir reglas como el uso obligatorio de guantes y la manipulación adecuada de los componentes.
• Validación de Procesos de Limpieza: Asegurarse de que el proceso de limpieza elegido es efectivo para el tipo de flux utilizado y que no deja residuos propios.
• Horneado de Placas: Integrar un paso de horneado antes del ensamblaje para eliminar la humedad atrapada.

Preguntas Frecuentes (FAQ)

¿El flux "No-Clean" realmente no necesita limpieza?

El término "No-Clean" puede ser engañoso. Significa que los residuos que deja son químicamente benignos y no corrosivos en condiciones normales de operación. Sin embargo, para aplicaciones de alta fiabilidad, militares, aeroespaciales o médicas, o en entornos con alta humedad, incluso los residuos de flux no-clean pueden absorber humedad y causar problemas de conductividad. En estos casos, la limpieza sigue siendo una práctica recomendada.

¿Cómo puedo saber si mi PCB está contaminada sin equipos costosos?

La inspección visual puede revelar algunos signos, como un residuo blanco y polvoriento alrededor de las uniones de soldadura o signos evidentes de corrosión (coloración verdosa o marrón). Sin embargo, muchos de los contaminantes iónicos más peligrosos son completamente invisibles. La única forma segura de saberlo es a través de pruebas de contaminación iónica.

¿Es suficiente limpiar con alcohol isopropílico (IPA)?

El alcohol isopropílico (IPA) es un solvente de limpieza generalista. Puede ser eficaz para eliminar algunos tipos de residuos de flux, especialmente los más frescos. Sin embargo, puede no ser lo suficientemente fuerte para residuos de flux más resistentes o polimerizados por el calor. A veces, el IPA puede simplemente diluir y esparcir el contaminante por la placa en lugar de eliminarlo. Para una limpieza crítica, se recomiendan limpiadores de flux formulados específicamente.

En conclusión, la contaminación en las placas de circuito impreso es un enemigo silencioso pero formidable. Ignorarla puede llevar a fallos de producto inexplicables, costosas devoluciones y un daño irreparable a la reputación de una marca. Un enfoque proactivo, que combine un control de calidad estricto en cada etapa del proceso, una manipulación cuidadosa, la elección de materiales adecuados y procesos de limpieza validados, es la única manera de garantizar la fiabilidad y el rendimiento a largo plazo de cualquier dispositivo electrónico.
