Esquema Fotovoltaico: La Guía Definitiva

En la era de la transición energética, la energía solar fotovoltaica se ha consolidado como una de las soluciones más limpias y eficientes para generar electricidad. Sin embargo, detrás de cada instalación exitosa, ya sea en un tejado residencial o en una gran planta solar, existe un elemento crucial que a menudo pasa desapercibido para el público general: el esquema del sistema fotovoltaico. Este documento no es un simple dibujo, sino el mapa detallado que guía todo el proyecto, desde la concepción hasta la operación, asegurando que cada componente trabaje en perfecta armonía para convertir la luz del sol en energía útil de la manera más productiva posible.

Comprender la estructura y la importancia de este esquema es fundamental para cualquiera que desee invertir en energía solar. Un diseño bien dimensionado y planificado es la diferencia entre un sistema que supera las expectativas y uno que rinde por debajo de su potencial, afectando directamente el retorno de la inversión y la contribución al medio ambiente. A continuación, desglosaremos todo lo que necesitas saber sobre el esquema de un sistema fotovoltaico.

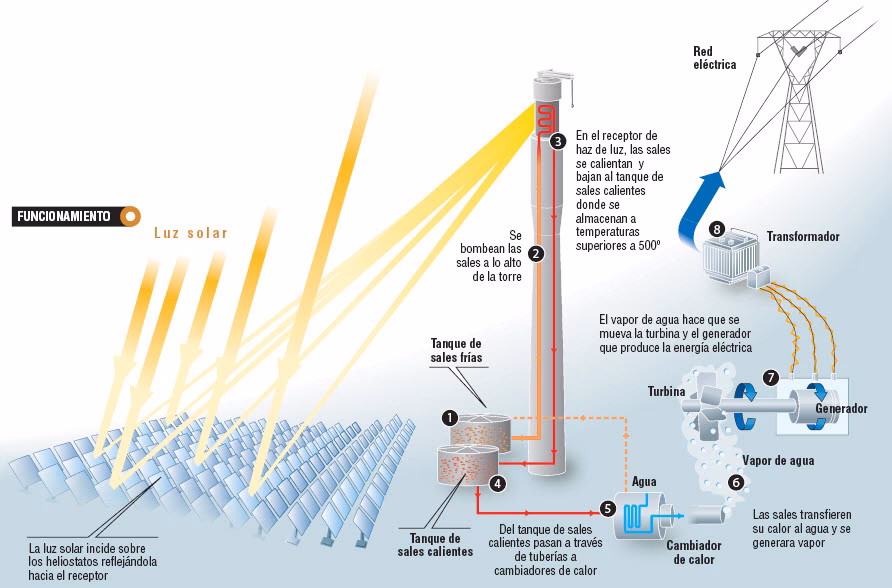

¿Qué es Exactamente un Esquema de Sistema Fotovoltaico?

El esquema de un sistema fotovoltaico es una representación técnica y detallada de toda la instalación. Funciona como el plano arquitectónico de un edificio, mostrando no solo los componentes principales, sino también cómo se interconectan, las protecciones eléctricas necesarias y el flujo de la energía. Su propósito es garantizar la eficiencia, la seguridad y la funcionalidad del sistema completo.

Un esquema bien elaborado debe contemplar dos escenarios principales para la energía generada: la capacidad de autoconsumir la electricidad en el mismo momento en que se produce y la gestión del excedente. Esta energía no consumida puede ser inyectada a la red eléctrica pública (a través de mecanismos de compensación o venta) o almacenada en baterías para su uso posterior, por ejemplo, durante la noche o en días nublados. Para que esto funcione correctamente, especialmente en sistemas conectados a la red, se requieren mediciones precisas de la energía producida, la inyectada a la red y la consumida desde la red.

Componentes Clave de un Sistema Fotovoltaico

Todo esquema fotovoltaico se articula en torno a cuatro elementos fundamentales. Conocer la función de cada uno es esencial para entender el conjunto.

1. El Generador Fotovoltaico

Es el punto de partida de todo el proceso. No se trata de un solo panel, sino del conjunto de todos los módulos solares que capturan la luz del sol. Su estructura es jerárquica:

• Células Fotovoltaicas: Son la unidad más pequeña, fabricadas con materiales semiconductores (generalmente silicio) que realizan la conversión de fotones (luz) en electrones (electricidad de corriente continua - CC).
• Módulos o Paneles Solares: Las células se conectan entre sí y se encapsulan en un marco protector para formar un módulo, que es lo que comúnmente conocemos como panel solar.
• Cadenas (Strings): Varios paneles se conectan eléctricamente en serie para aumentar el voltaje del sistema, formando una "cadena" o "string". Varias de estas cadenas pueden luego conectarse en paralelo para aumentar la corriente.

2. El Inversor: El Corazón del Sistema

Si el generador es donde nace la energía, el inversor es el cerebro y corazón que la hace útil. Su función principal es transformar la corriente continua (CC) generada por los paneles en corriente alterna (CA), que es el tipo de electricidad que utilizan nuestros electrodomésticos y la red eléctrica. La elección del inversor es crítica y depende del tamaño y configuración del generador. Existen principalmente dos estrategias de conversión:

• Conversión Centralizada: Se utiliza un único inversor de gran tamaño para toda la instalación. Es común en grandes plantas solares.
• Conversión de Cadena (String): Se emplean varios inversores más pequeños, cada uno gestionando una o varias cadenas de paneles. Esta configuración ofrece más flexibilidad y un mejor rendimiento si algunas partes de la instalación sufren sombreado.

3. Cuadros Eléctricos y de Protección

Entre el generador y el inversor (y también después del inversor) se instalan cuadros eléctricos que albergan dispositivos de protección y seccionamiento. El más común es el "cuadro de campo", que agrupa las conexiones de varias cadenas y contiene elementos de seguridad vitales como:

• Seccionadores: Permiten desconectar manualmente las cadenas de paneles para mantenimiento o emergencias.
• Diodos de bloqueo: Evitan que la corriente fluya en sentido inverso, protegiendo los paneles.
• Protectores contra sobretensiones: Defienden el equipo de picos de voltaje causados, por ejemplo, por la caída de un rayo cercano.

Adicionalmente, se instala un dispositivo de interfaz que desconecta automáticamente el sistema de la red eléctrica si detecta una ausencia de tensión en esta, garantizando la seguridad de los operarios de la red.

4. Sistema de Acumulación (Opcional en algunos casos)

Los sistemas de acumulación, comúnmente baterías, son los encargados de almacenar la energía excedente. Esto permite una mayor independencia de la red eléctrica y maximiza el autoconsumo, ya que la energía solar generada durante el día puede utilizarse por la noche. Son un componente esencial en los sistemas aislados.

Tipos de Sistemas Fotovoltaicos: ¿Conectado a la Red o Aislado?

El diseño del esquema varía significativamente dependiendo de si el sistema interactuará con la red eléctrica pública o no.

Instalaciones Grid-Connected (Conectadas a la Red)

Son los sistemas más comunes en entornos urbanos y rurales con acceso a la red. Permiten consumir la energía propia y, en caso de necesitar más, tomarla de la red. Si se produce un excedente, este se inyecta en la red, pudiendo generar una compensación económica. Su gran ventaja es que no requieren obligatoriamente de baterías, aunque cada vez es más común incluirlas para aumentar la independencia.

Instalaciones Stand-Alone (Aisladas u Off-Grid)

Estos sistemas son completamente independientes de la red eléctrica. Son la solución ideal para ubicaciones remotas donde la red no llega o es muy inestable. En este tipo de esquema, el sistema de acumulación (baterías) es un componente obligatorio, ya que es la única fuente de energía cuando no hay sol. Además, incorporan un elemento adicional: el controlador de carga, un dispositivo que se sitúa entre los paneles y las baterías para gestionar el proceso de carga y descarga de forma eficiente y segura, alargando la vida útil de las baterías.

Tabla Comparativa de Tipos de Sistemas

Preguntas Frecuentes (FAQ)

¿Por qué es tan importante un buen diseño del esquema?

Un diseño adecuado es la base de todo. Un esquema mal dimensionado puede provocar que un inversor no trabaje en su punto óptimo de eficiencia, que los cables no soporten la corriente generando pérdidas y riesgos, o que la producción general sea inferior a la esperada. Es la garantía de que la inversión se aprovecha al máximo de forma segura.

¿Qué es el efecto "hot-spot" y cómo se relaciona con el diseño?

El "hot-spot" o punto caliente es un fenómeno peligroso que ocurre cuando una célula solar está sombreada mientras el resto del panel está produciendo. La célula sombreada deja de generar y empieza a actuar como una resistencia, disipando la energía de las otras células en forma de calor. Esto puede dañar permanentemente el panel. Un buen diseño del esquema, especialmente la configuración de las cadenas y el uso de diodos de bypass, ayuda a mitigar este riesgo.

¿Qué es un esquema unifilar?

Es una versión simplificada del esquema eléctrico completo. En lugar de mostrar todos los cables, representa el flujo de energía con una sola línea, mostrando la secuencia de los componentes principales (paneles, inversor, cuadros, etc.). Es una herramienta muy útil y rápida para que los técnicos e instaladores entiendan la configuración general del sistema.

En conclusión, el esquema fotovoltaico es mucho más que un requisito técnico; es la hoja de ruta que define la calidad, seguridad y rendimiento de una instalación de energía solar. Entender sus componentes y su lógica es el primer paso para tomar decisiones informadas y asegurar que nuestra transición hacia una energía más limpia sea un completo éxito.
