Colectores de Polvo: Tipos y Aplicaciones

En el corazón de cualquier operación industrial que genere partículas en suspensión, se encuentra un componente vital para la seguridad, la salud y el cumplimiento ambiental: el colector de polvo. Estos sistemas no son solo un requisito normativo, sino una inversión estratégica en la calidad del aire del lugar de trabajo y la protección del ecosistema circundante. La selección del colector de polvo adecuado puede parecer una tarea abrumadora dada la variedad de tecnologías y configuraciones disponibles. Sin embargo, entender las diferencias fundamentales entre ellos es el primer paso para tomar una decisión informada que optimice la eficiencia operativa y minimice el impacto ambiental. Este artículo servirá como una guía detallada para navegar por el mundo de los colectores de polvo, desde las decisiones de diseño a gran escala hasta los detalles específicos de la tecnología de filtración.

La Primera Gran Decisión: ¿Sistema Centralizado o Compacto?

Antes de sumergirse en los mecanismos de filtración, la primera elección estratégica se refiere a la arquitectura general del sistema. Esta decisión impactará directamente en la instalación, el mantenimiento y la flexibilidad de toda la operación de control de polvo.

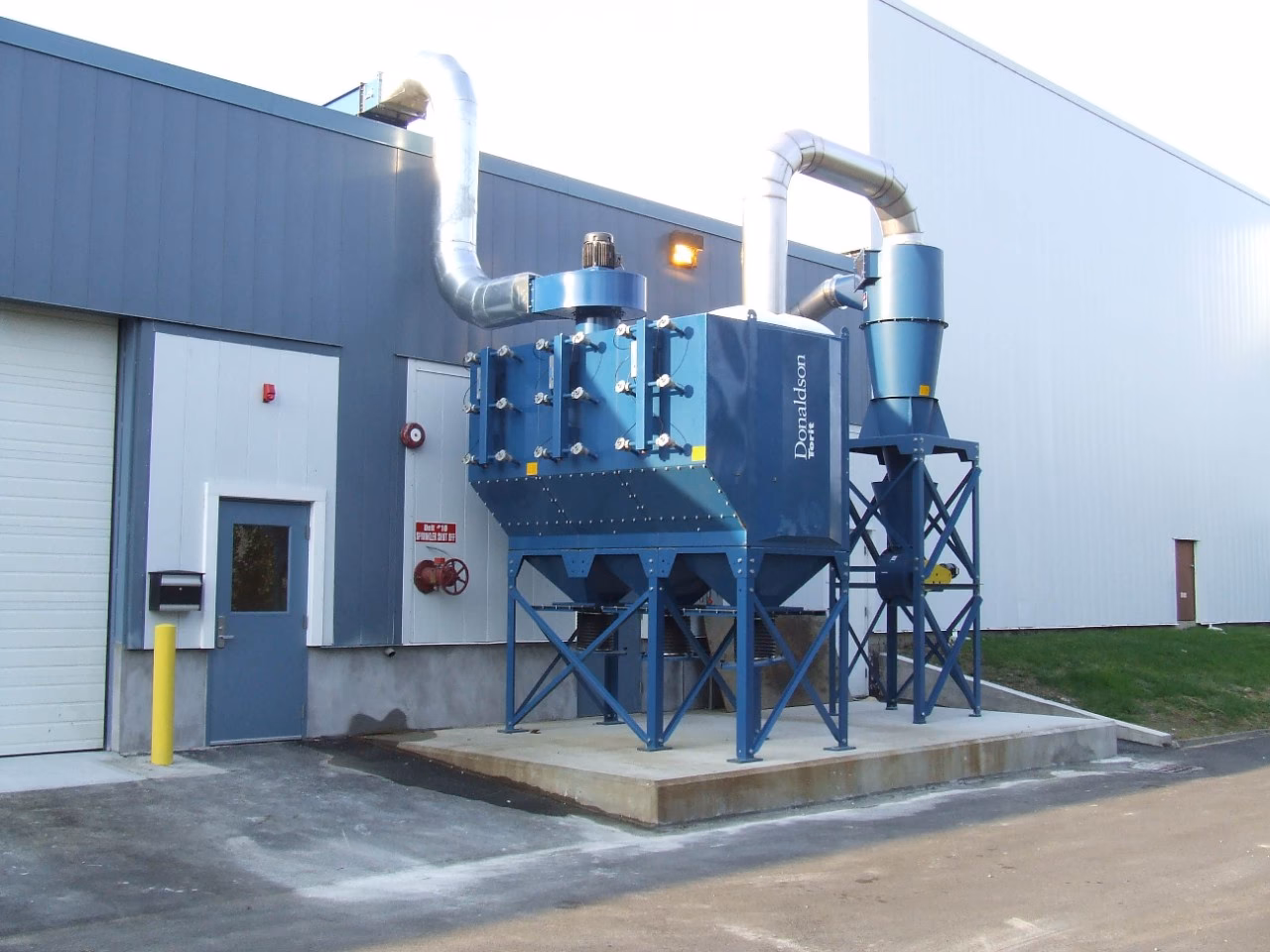

1. Colectores de Polvo Industriales Centralizados

Un sistema centralizado utiliza una única unidad colectora de gran tamaño para dar servicio a múltiples puntos de generación de polvo dentro de una planta. Estos puntos están conectados al colector principal a través de una red de conductos. El aire cargado de polvo es aspirado desde cada fuente, transportado por los conductos y tratado en la unidad central antes de ser liberado, limpio, a la atmósfera o recirculado.

• Ventajas: El mantenimiento se concentra en un solo lugar, lo que puede simplificar las inspecciones y reparaciones. Suelen tener una mayor capacidad y potencia, siendo ideales para operaciones a gran escala con numerosas fuentes de polvo.
• Desventajas: Requieren una inversión inicial significativa en la unidad y en la compleja red de conductos. Un fallo en la unidad central paraliza todo el sistema de recolección de polvo. El diseño de los conductos debe ser preciso para garantizar una succión equilibrada en todos los puntos.
• Aplicaciones Típicas: Talleres de carpintería, plantas de fabricación de metales, industria cementera y cualquier instalación grande con múltiples máquinas operando simultáneamente.

2. Colectores de Polvo Compactos o Insertables

En contraposición, los colectores compactos, a menudo llamados "de punto de uso" o insertables, son unidades más pequeñas diseñadas para tratar el polvo directamente en la fuente de generación. No requieren una red de conductos, ya que se instalan junto a la máquina o proceso que produce el polvo. Un colector insertable, por ejemplo, puede montarse directamente sobre un silo o una cinta transportadora.

• Ventajas: Menor coste inicial por unidad y eliminación de la necesidad de conductos costosos. Ofrecen una gran flexibilidad y modularidad; se pueden añadir nuevas unidades a medida que la planta crece. Un fallo en una unidad no afecta al resto de la operación. Suelen ser más eficientes energéticamente al operar solo cuando la máquina asociada está en funcionamiento.
• Desventajas: El mantenimiento se distribuye en múltiples ubicaciones, lo que puede complicar la logística. La capacidad individual de cada unidad es limitada.
• Aplicaciones Típicas: Descarga de silos, puntos de transferencia en cintas transportadoras, mezcladoras, y operaciones donde las fuentes de polvo están muy dispersas.

El Corazón del Sistema: Eligiendo el Separador de Polvo

Una vez definida la tipología (centralizada o compacta), el siguiente paso crucial es seleccionar el método para separar las partículas de polvo del aire. Las dos tecnologías predominantes son los filtros de mangas y los colectores ciclónicos, cada uno con principios de funcionamiento y niveles de eficiencia muy diferentes.

Filtros de Mangas: Alta Eficiencia para Partículas Finas

Los filtros de mangas son el estándar de oro para la recolección de polvo fino. Funcionan de manera similar a una aspiradora doméstica a gran escala. El aire cargado de polvo ingresa al colector y se ve forzado a pasar a través de una serie de bolsas o mangas de tela. Las partículas de polvo quedan atrapadas en la superficie exterior de las mangas, mientras que el aire limpio pasa a través del tejido y sale del sistema. Periódicamente, un mecanismo de limpieza (como chorros de aire comprimido inverso) sacude el polvo acumulado en las mangas, que cae en una tolva de recolección en la parte inferior.

Existen diferentes diseños para optimizar su rendimiento según la aplicación:

Filtro HDFA: Potenciando con Efecto Ciclónico

Este diseño inteligente incorpora una entrada de aire tangencial que crea un efecto ciclónico preliminar. Las partículas más grandes y pesadas son separadas por la fuerza centrífuga antes de que el aire llegue a las mangas. Esto reduce la carga de polvo sobre los filtros, prolongando su vida útil y mejorando la eficiencia general del sistema. Es ideal para aplicaciones con altas concentraciones de polvo.

Filtro HDFQ: Diseño compacto para Grandes Volúmenes

El diseño de este filtro está enfocado en maximizar la superficie filtrante en el menor espacio posible. Su estructura permite alojar una gran cantidad de mangas, haciéndolo perfecto para aplicaciones que requieren manejar grandes caudales de aire sin ocupar un espacio excesivo en la planta. La economía de espacio se traduce también en una reducción de costos de instalación.

Filtro HDFT: La Solución para Caudales Reducidos

Pequeño y especializado, este tipo de filtro está desarrollado para aplicaciones de bajo caudal, como la ventilación de tolvas durante la descarga de sistemas de transporte neumático. Su tamaño reducido permite una integración sencilla y económica directamente en el punto de uso.

Colectores Ciclónicos: La Fuerza Centrífuga en Acción

Los ciclones utilizan la geometría y la física para separar el polvo sin necesidad de medios filtrantes como las mangas. El aire polvoriento entra en la cámara del ciclón a alta velocidad y de forma tangencial, creando un vórtice o remolino. La fuerza centrífuga empuja las partículas de polvo, más pesadas que el aire, hacia las paredes exteriores del ciclón. Por gravedad, estas partículas se deslizan hacia abajo y caen en una tolva de recolección. El aire limpio, al ser más ligero, se mueve hacia el centro del vórtice y sale por la parte superior del colector.

Es crucial entender que la eficiencia de un ciclón es significativamente menor que la de un filtro de mangas, especialmente para partículas muy finas.

Modelos CA (Cilíndrico) y CONICEL (Cónico)

Los diseños varían principalmente en su forma. Los ciclones modelo CA presentan una parte superior cilíndrica, mientras que los modelos CONICEL tienen un cuerpo completamente cónico. La forma cónica suele mejorar la eficiencia de la separación al mantener la velocidad del vórtice. Se utilizan a menudo como pre-separadores en sistemas más complejos (colocados antes de un filtro de mangas para capturar las partículas más grandes) o como colector principal en aplicaciones con polvo grueso, como en la industria maderera o agrícola.

Tabla Comparativa: Filtros de Mangas vs. Ciclones

Para visualizar mejor las diferencias y ayudar en la toma de decisiones sobre la contaminación, aquí se presenta una tabla comparativa:

Preguntas Frecuentes (FAQ)

¿Cuál es la principal diferencia de rendimiento entre un filtro de mangas y un ciclón?

La diferencia fundamental es la eficiencia de captura de partículas finas. Un filtro de mangas puede capturar partículas submicrónicas con una eficiencia superior al 99.9%, lo que lo hace ideal para cumplir con estrictas normativas de calidad del aire. Un ciclón es efectivo para partículas más grandes (generalmente por encima de 10-20 micrones), pero su eficiencia cae drásticamente para el polvo fino que a menudo es el más perjudicial para la salud.

¿En qué situación es mejor usar un colector ciclónico?

Un ciclón es la opción preferida cuando el material a recolectar es grueso, como aserrín, virutas de metal o granos. También es una excelente opción como pre-separador en un sistema de dos etapas. Al colocar un ciclón antes de un filtro de mangas, se elimina la mayor parte del producto, reduciendo la carga sobre las mangas y extendiendo su vida útil.

¿Qué mantenimiento requiere un colector de polvo con filtro de mangas?

El mantenimiento regular incluye la inspección de las mangas en busca de desgarros o agujeros, la verificación del correcto funcionamiento del sistema de limpieza por pulsos de aire, y el vaciado regular de la tolva de recolección de polvo. Eventualmente, las mangas pierden su permeabilidad y deben ser reemplazadas.

¿Se puede usar el mismo colector para cualquier tipo de polvo?

No. Polvos combustibles como el aluminio, el magnesio o ciertos polvos orgánicos requieren colectores con características de seguridad especiales para prevenir explosiones (paneles de venteo, sistemas de supresión). Polvos pegajosos o higroscópicos pueden requerir mangas con tratamientos especiales para evitar que se apelmacen. Es crucial analizar las propiedades del polvo antes de seleccionar un colector.

En conclusión, la elección de un colector de polvo es una decisión técnica que debe basarse en un análisis cuidadoso de la aplicación específica. Desde la escala del sistema hasta el tipo de partícula a capturar, cada variable juega un papel en la configuración de una solución que no solo sea eficaz y rentable, sino también responsable con la salud de los trabajadores y la preservación del medio ambiente.
