Guía Completa de Baterías Solares y Conexiones

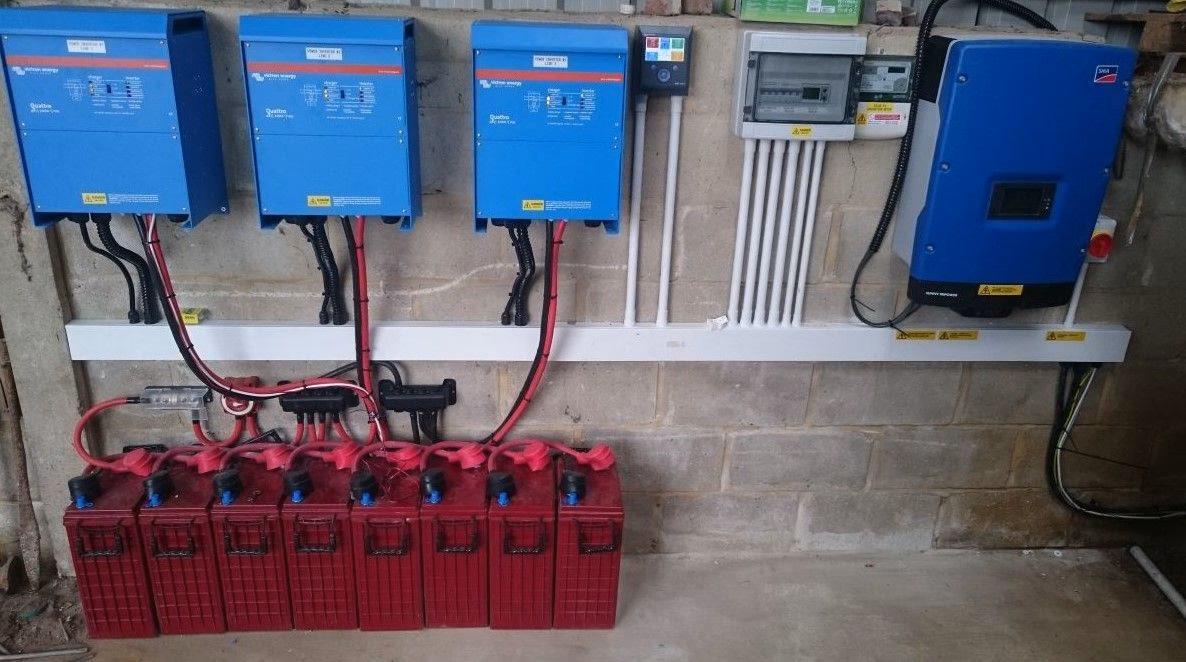

En el corazón de toda instalación fotovoltaica autónoma se encuentra un componente vital: el banco de baterías. Son los pulmones del sistema, el depósito que guarda la valiosa energía capturada por los paneles solares para que podamos utilizarla cuando el sol no brilla, ya sea por la noche o en días nublados. Sin un sistema de almacenamiento adecuado, la energía solar sería intermitente y poco fiable. Por ello, entender los diferentes tipos de baterías solares y, sobre todo, cómo conectarlas correctamente, es fundamental para garantizar la eficiencia, seguridad y longevidad de nuestra inversión en energía limpia. No se trata solo de comprar baterías, sino de crear un sistema cohesionado que trabaje en perfecta armonía.

La Importancia de Elegir la Batería Correcta

Antes de sumergirnos en los detalles técnicos de las conexiones, es crucial comprender que no todas las baterías son iguales. La tecnología detrás de cada tipo determina su rendimiento, su vida útil, sus necesidades de mantenimiento y su coste. La elección dependerá en gran medida del tipo de uso que se le dará a la instalación solar: ¿es para una vivienda de uso ocasional, una residencia permanente, una aplicación industrial o para alimentar equipos sensibles? Cada escenario tiene una batería ideal.

Tipos Principales de Baterías Solares

Exploremos las tecnologías más comunes en el mercado fotovoltaico:

1. Baterías Monoblock de Plomo-Ácido Abierto

Son las más tradicionales y, a menudo, la opción más económica para empezar. Similares a las baterías de coche, requieren un mantenimiento periódico que consiste en rellenar los vasos con agua destilada para compensar la evaporación durante el proceso de carga y descarga. Aunque su coste inicial es bajo, su vida útil es más corta y no toleran bien las descargas profundas, lo que puede acortar drásticamente su durabilidad si no se gestionan con cuidado.

2. Baterías AGM (Absorbent Glass Mat)

Las baterías AGM representan un salto tecnológico significativo. En ellas, el electrolito líquido está absorbido en unas finas mallas de fibra de vidrio situadas entre las placas de plomo. Esto las convierte en baterías selladas, que no requieren mantenimiento y no emiten gases. Soportan mucho mejor los picos de arranque de motores y electrodomésticos, tienen una tasa de autodescarga muy baja y una vida útil superior a las monoblock. Son una opción excelente para instalaciones de tamaño medio, vehículos camperizados y aplicaciones que demandan fiabilidad.

3. Baterías de GEL

Las baterías de GEL llevan la tecnología de las baterías selladas un paso más allá. El electrolito se mezcla con sílice para formar una masa gelatinosa e inmóvil. Esta composición les confiere una resistencia excepcional a las descargas profundas y a las temperaturas extremas. Tienen una de las vidas útiles más largas dentro de las baterías de plomo-ácido, superando a las AGM. Son la elección predilecta para instalaciones solares de uso diario e intensivo, donde la fiabilidad y los ciclos de vida son la máxima prioridad.

4. Baterías Estacionarias o de Vasos (OPzS y OPzV)

Nos encontramos en la gama más alta del almacenamiento solar. Estas baterías no vienen en un bloque único, sino en vasos o celdas individuales de 2 voltios que se conectan entre sí para alcanzar el voltaje deseado (12V, 24V o 48V). Las OPzS son de plomo-ácido abierto y requieren mantenimiento, mientras que las OPzV son su versión sellada con electrolito en gel, libres de mantenimiento. Su principal ventaja es una vida útil extraordinariamente larga, que puede superar los 15-20 años con un uso correcto. Son la solución definitiva para grandes instalaciones residenciales o industriales que operan de forma continua.

Tabla Comparativa de Tecnologías

Configurando tu Banco de Baterías: El Arte de la Conexión

Una vez elegida la tecnología, debemos configurar el banco de baterías para que se ajuste a los requerimientos de voltaje de nuestro sistema (generalmente 12V, 24V o 48V). Esto se logra mediante tres tipos de conexiones eléctricas.

1. Conexión en Paralelo: Sumando Capacidad (12V)

Esta conexión se utiliza en sistemas que funcionan a 12V cuando queremos aumentar la autonomía total. Al conectar baterías en paralelo, el voltaje se mantiene constante (12V), pero la capacidad total (medida en Amperios-hora, Ah) se suma.

• ¿Cómo se hace? Se conectan todos los terminales positivos (+) entre sí, y todos los terminales negativos (-) entre sí. Del conjunto resultante, un cable saldrá del primer polo positivo y otro del último polo negativo hacia el regulador de carga.
• Ejemplo práctico: Si conectamos en paralelo dos baterías de 12V y 250Ah cada una, obtendremos un único banco de baterías de 12V con una capacidad total de 500Ah (250Ah + 250Ah). Doble autonomía, mismo voltaje.

2. Conexión en Serie: Sumando Voltaje (24V o 48V)

Cuando nuestro inversor o regulador de carga requiere un voltaje superior (24V o 48V), recurrimos a la conexión en serie. En este caso, la capacidad en Ah se mantiene igual a la de una sola batería, pero los voltajes se suman.

• ¿Cómo se hace? Se conecta el polo positivo (+) de una batería con el polo negativo (-) de la siguiente. Este proceso se repite hasta conectar todas las baterías. Los terminales que quedan libres en los extremos (un positivo y un negativo) serán los que se conecten al regulador.
• Ejemplo práctico: Si conectamos en serie dos baterías de 12V y 250Ah, el resultado será un banco de 24V (12V + 12V) con una capacidad de 250Ah. Si conectáramos cuatro baterías de 12V en serie, obtendríamos un banco de 48V y 250Ah.

3. Conexión Mixta (Serie-Paralelo): Para Grandes Sistemas

Esta configuración se emplea en instalaciones grandes de 24V o 48V que requieren tanto un voltaje elevado como una gran capacidad de almacenamiento. Es una combinación de las dos anteriores.

• ¿Cómo se hace? Primero, se crean grupos de baterías en serie para alcanzar el voltaje deseado (por ejemplo, grupos de dos baterías de 12V para obtener 24V). Luego, estos grupos ya formados se conectan entre sí en paralelo para sumar sus capacidades.
• Ejemplo práctico: Imaginemos que tenemos cuatro baterías de 12V y 250Ah y necesitamos un sistema a 24V con más autonomía.
1. Creamos un primer grupo conectando dos baterías en serie. Resultado: un bloque de 24V y 250Ah.
2. Creamos un segundo grupo idéntico con las otras dos baterías. Resultado: otro bloque de 24V y 250Ah.
3. Finalmente, conectamos estos dos grupos en paralelo (positivo con positivo, negativo con negativo). El resultado final será un gran banco de baterías de 24V con una capacidad total de 500Ah (250Ah + 250Ah).

Preguntas Frecuentes (FAQ)

¿Puedo mezclar baterías de diferentes tipos, marcas o edades?

No, nunca. Es una regla de oro. Todas las baterías de un mismo banco deben ser idénticas: misma marca, mismo modelo, misma capacidad y, idealmente, misma fecha de fabricación. Mezclarlas provocará un desequilibrio en la carga y descarga, haciendo que las baterías más nuevas o fuertes se degraden prematuramente para igualar a las más débiles, acortando drásticamente la vida de todo el conjunto.

¿Qué significa la "profundidad de descarga" (DoD)?

La profundidad de descarga indica el porcentaje de la capacidad total de la batería que se ha consumido. Por ejemplo, una descarga al 50% DoD en una batería de 200Ah significa que se han usado 100Ah. Las baterías de plomo-ácido (especialmente las monoblock) sufren si se descargan habitualmente por debajo del 50%. Las de Gel y las Estacionarias soportan DoD mucho mayores, lo que permite aprovechar más su capacidad almacenada sin dañarlas.

¿Es realmente necesario un regulador de carga?

Absolutamente imprescindible. El regulador de carga es el cerebro que gestiona la energía entre los paneles solares, las baterías y los consumos. Protege a las baterías de sobrecargas (cuando están llenas y sigue habiendo sol) y de descargas excesivas (cortando el suministro si el voltaje baja peligrosamente). Un buen regulador (especialmente los de tipo MPPT) optimiza la carga y alarga significativamente la vida útil de las baterías.

¿Qué tipo de terminales de conexión son mejores?

Mientras que las baterías más básicas utilizan bornes de plomo como los de los coches, las baterías de gama media y alta (AGM de calidad, Gel, Estacionarias) utilizan terminales con tornillos de acero. Esta conexión roscada asegura un contacto mucho más firme, seguro y con menor resistencia eléctrica, lo que se traduce en un mejor rendimiento y menor riesgo de sobrecalentamiento en los puntos de conexión.
