Análisis de Hidrocarburos: Guía de Detectores

En el mundo actual, la medición precisa de hidrocarburos es más crucial que nunca. Desde garantizar la calidad del gas natural que llega a nuestros hogares hasta monitorear la contaminación del aire y del agua, la capacidad de detectar y cuantificar estos compuestos es fundamental para la industria y la protección del medio ambiente. Una de las técnicas más poderosas y extendidas para esta tarea es la cromatografía de gases, un método analítico sofisticado que actúa como una especie de carrera molecular, separando los componentes de una mezcla para identificarlos uno por uno. En el corazón de este proceso se encuentra el detector, el componente que finalmente "ve" y mide cada compuesto. En este artículo, exploraremos en profundidad el funcionamiento de esta tecnología, con un enfoque especial en los detectores que la hacen posible, como el Detector de Ionización de Llama (FID) y el Detector de Conductividad Térmica (TCD).

¿Qué es y Cómo Funciona la Cromatografía de Gases?

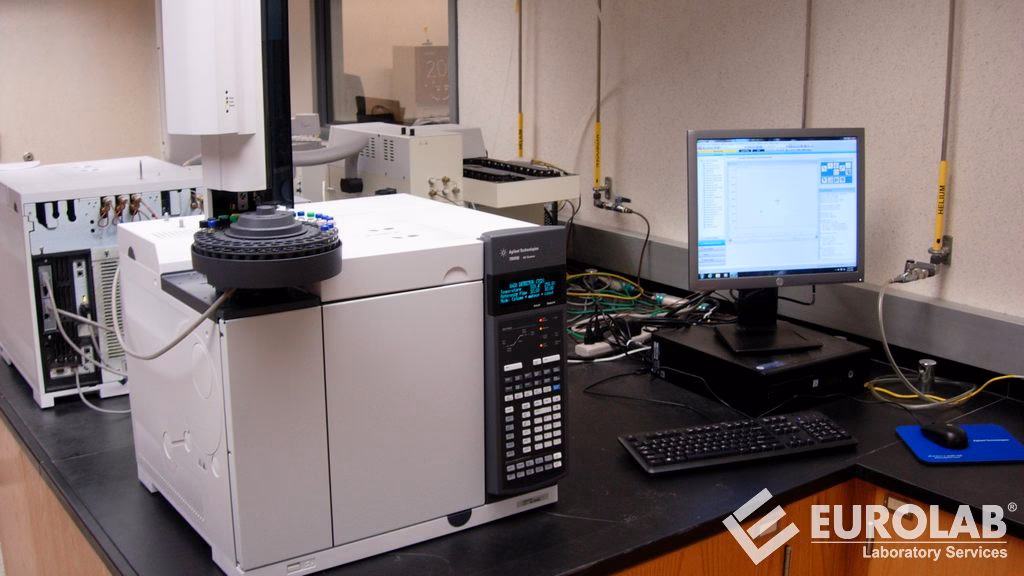

Imagina que tienes una mezcla compleja de gases, como el gas natural, y necesitas saber exactamente qué contiene y en qué proporción. La cromatografía de gases (GC, por sus siglas en inglés) es la herramienta perfecta para ello. El proceso, en esencia, es bastante intuitivo y se puede dividir en tres etapas fundamentales:

1. Inyección: Se introduce un volumen muy pequeño y preciso de la muestra gaseosa en el equipo, llamado cromatógrafo. Esta muestra es recogida por un flujo constante de un gas inerte, conocido como gas portador (generalmente helio o nitrógeno), que la empujará a través del sistema.
2. Separación: El gas portador transporta la muestra a través de una "columna cromatográfica". Esta columna es un tubo muy largo y delgado, a menudo enrollado en espiral, que contiene un material especial (la fase estacionaria). Aquí ocurre la magia: cada componente de la muestra interactúa de manera diferente con la fase estacionaria. Algunos compuestos son más "pegajosos" y se mueven lentamente, mientras que otros avanzan más rápido. Esta diferencia en la velocidad de desplazamiento provoca que los componentes se separen, llegando al final de la columna en momentos distintos.
3. Detección: Al final de la columna se encuentra un detector. A medida que cada componente separado sale de la columna, el detector genera una señal eléctrica. La intensidad de esta señal es proporcional a la cantidad del componente presente. El resultado es un gráfico llamado cromatograma, que muestra una serie de picos. Cada pico corresponde a un compuesto diferente, y el área bajo el pico nos dice cuánto hay de ese compuesto.

Tipos de Detectores: Los Ojos del Cromatógrafo

El detector es una pieza clave, y la elección del detector adecuado depende de los compuestos que se quieran analizar. En el análisis de hidrocarburos y gas natural, dos tipos de detectores son los protagonistas.

Detector de Conductividad Térmica (TCD)

El detector de conductividad térmica (TCD) es uno de los más utilizados en la industria del gas natural por su robustez y universalidad. Su funcionamiento se basa en una propiedad física simple: la capacidad de un gas para conducir el calor. El TCD tiene dos filamentos calentados eléctricamente. Por uno de ellos pasa únicamente el gas portador puro (referencia), mientras que por el otro pasa el gas que sale de la columna cromatográfica (medida).

Cuando solo pasa gas portador por ambos filamentos, su temperatura se mantiene estable. Sin embargo, cuando un componente de la muestra llega al filamento de medida, la conductividad térmica de la mezcla de gases cambia. Esto provoca un cambio en la temperatura del filamento y, en consecuencia, en su resistencia eléctrica. Esta diferencia de resistencia entre el filamento de referencia y el de medida es lo que genera la señal que forma el pico en el cromatograma.

Su gran ventaja es que es un detector universal, es decir, puede detectar cualquier compuesto que tenga una conductividad térmica diferente a la del gas portador. Además, no es destructivo, lo que significa que la muestra puede ser recogida después del análisis.

Detector de Ionización de Llama (FID)

Cuando la sensibilidad es la máxima prioridad, especialmente para analizar trazas de hidrocarburos, el detector de ionización en llama (FID) es la estrella. Este detector es extremadamente sensible específicamente a los compuestos orgánicos que contienen enlaces carbono-hidrógeno, lo que lo hace ideal para el análisis de hidrocarburos.

Su principio de funcionamiento es diferente: el gas que sale de la columna se mezcla con hidrógeno y aire y se quema en una pequeña llama de alta temperatura. La mayoría de los compuestos orgánicos, al quemarse, producen iones y electrones. El detector tiene dos electrodos a los que se aplica un voltaje. Los iones generados en la llama son atraídos por estos electrodos, creando una corriente eléctrica muy pequeña. Esta corriente es amplificada y registrada como la señal del detector. Cuantos más iones se produzcan (es decir, cuanto mayor sea la concentración del hidrocarburo), mayor será la corriente y más alto será el pico en el cromatograma.

El FID es conocido por su increíble sensibilidad y su amplio rango lineal, permitiendo detectar desde concentraciones muy altas hasta vestigios o ultra-trazas de contaminantes.

Tabla Comparativa: TCD vs. FID

Para visualizar mejor las diferencias entre estos dos detectores clave, aquí tienes una tabla comparativa:

Profundizando en la Precisión: La Cantidad Mínima Detectable (MDQ)

Cuando hablamos de la sensibilidad de un detector como el FID, un parámetro técnico clave es la cantidad mínima detectable (MDQ). Este valor representa la cantidad más pequeña de una sustancia que el detector puede diferenciar del "ruido" de fondo del instrumento. El ruido es la fluctuación aleatoria de la señal cuando no está pasando ningún componente por el detector. Cuanto menor sea el MDQ, más sensible será el detector.

El cálculo del MDQ es riguroso y toma en cuenta el área del pico generado por una cantidad conocida de sustancia, la cantidad inyectada y, crucialmente, el nivel de ruido. Es importante destacar que la forma en que se mide el ruido puede afectar significativamente el valor de MDQ reportado. Algunos métodos, como la medición "pico a pico" (que considera la diferencia entre el punto más alto y el más bajo del ruido), son más conservadores y realistas, resultando en un valor de MDQ aparentemente mayor, pero más honesto. Por ello, al comparar especificaciones de diferentes equipos, es vital entender cómo se ha estimado el ruido instrumental para hacer una comparación justa.

La Importancia de la Calibración para Resultados Confiables

Un cromatógrafo, por muy avanzado que sea, solo proporciona datos fiables si está correctamente calibrado. La calibración es el proceso de establecer una relación entre la señal que produce el detector y la concentración real de un compuesto. Para ello, se utilizan mezclas de gases de composición certificada y trazable a patrones nacionales o internacionales.

Se analiza un gas de calibración con una concentración conocida y se registra el área del pico que produce. Esta relación (área vs. concentración) se utiliza después para calcular la concentración de los componentes en las muestras desconocidas. Este proceso debe realizarse periódicamente para asegurar que el equipo mide correctamente y para compensar cualquier deriva en su rendimiento. Sin una calibración adecuada, los resultados carecerían de validez y no serían útiles ni para el control de calidad industrial ni para la evaluación ambiental.

Preguntas Frecuentes (FAQ)

¿Cuál es el detector más común para el análisis general de gas natural?

El Detector de Conductividad Térmica (TCD) es el más utilizado para determinar los componentes principales del gas natural (metano, etano, dióxido de carbono, etc.) debido a su universalidad, linealidad y menores requerimientos operativos.

¿Por qué es tan sensible el detector FID?

El FID es extremadamente sensible porque el proceso de combustión es muy eficiente en la generación de iones a partir de hidrocarburos. El sistema electrónico es capaz de medir la pequeñísima corriente eléctrica producida por estos iones, permitiendo detectar cantidades ínfimas de sustancia, del orden de picogramos (la billonésima parte de un gramo).

¿La cromatografía de gases solo sirve para analizar gases?

No, su nombre puede ser un poco engañoso. La técnica se utiliza para analizar cualquier compuesto que sea volátil o que pueda ser vaporizado sin descomponerse. Esto incluye una enorme variedad de líquidos, como disolventes, pesticidas, aromas y combustibles. La muestra líquida se inyecta en un puerto caliente del cromatógrafo, donde se vaporiza instantáneamente antes de entrar en la columna.

¿Qué son los odorantes en el gas natural y cómo se miden?

El gas natural es inodoro, lo que representa un gran peligro en caso de fuga. Por seguridad, se le añaden compuestos de azufre con un olor muy fuerte (odorantes) para que las fugas puedan ser detectadas olfativamente. La cromatografía de gases, equipada con detectores específicos para azufre (como el FPD o el SCD), se utiliza para medir con precisión la concentración de estos odorantes y garantizar que se cumplen los niveles de seguridad establecidos por la normativa.
