Muestreo Isocinético: Midiendo la Contaminación

En la lucha constante por un planeta más limpio y un aire más puro, la capacidad de medir con exactitud lo que emitimos a la atmósfera es fundamental. Las grandes chimeneas industriales, aunque a menudo son símbolos de progreso, también son puntos de emisión de contaminantes que deben ser rigurosamente controlados. Pero, ¿cómo podemos estar seguros de que estamos midiendo correctamente las partículas y gases que fluyen a gran velocidad desde una de estas fuentes? La respuesta reside en una técnica de alta precisión conocida como muestreo isocinético, una metodología indispensable para la vigilancia y el control ambiental.

¿Qué es Exactamente el Muestreo Isocinético?

El término "isocinético" puede sonar complejo, pero su concepto es bastante intuitivo. Proviene del griego "iso" (igual) y "kinético" (movimiento). En el contexto de las emisiones, el muestreo isocinético es el proceso de recolectar una muestra de gas y partículas de una chimenea o ducto de tal manera que la velocidad del gas que entra en la sonda de muestreo sea exactamente igual a la velocidad del gas que fluye por la chimenea en ese punto.

Imagínelo de esta forma: si intenta recoger gotas de lluvia en un frasco mientras corre bajo una tormenta, la cantidad de agua que recolecte dependerá de su velocidad. Si corre demasiado lento, algunas gotas que deberían haber entrado al frasco lo esquivarán. Si corre demasiado rápido, recogerá más gotas de las que corresponderían al área del frasco. Solo si se mueve a la misma velocidad que la lluvia cae (en un plano horizontal), obtendrá una muestra representativa. Lo mismo ocurre con las partículas en una corriente de gas. La precisión de la medición depende críticamente de igualar estas velocidades.

La Importancia de la Condición Isocinética

No mantener esta condición de igualdad de velocidades puede llevar a errores significativos en la medición de la concentración de contaminantes, especialmente del material particulado:

• Muestreo Subcinético (la sonda succiona más lento que el flujo): El flujo de gas se ve forzado a rodear la boquilla de la sonda. Las partículas más pequeñas y ligeras seguirán el flujo de gas, pero las más grandes y pesadas, debido a su mayor inercia, no podrán cambiar de dirección tan fácilmente y entrarán en la sonda. Esto resulta en una sobreestimación de la concentración de partículas.
• Muestreo Supercinético (la sonda succiona más rápido que el flujo): La sonda atrae gas de un área mayor que su boquilla. Nuevamente, las partículas más pesadas, por su inercia, tenderán a seguir su camino original y no serán arrastradas hacia la sonda, mientras que las más ligeras sí lo serán. Esto provoca una subestimación de la concentración de partículas.

Por lo tanto, solo el muestreo isocinético garantiza que la muestra recolectada tenga la misma concentración de partículas que la corriente de gas original, proporcionando datos fiables y legalmente defendibles.

El Tren de Muestreo: La Herramienta para Medir lo Invisible

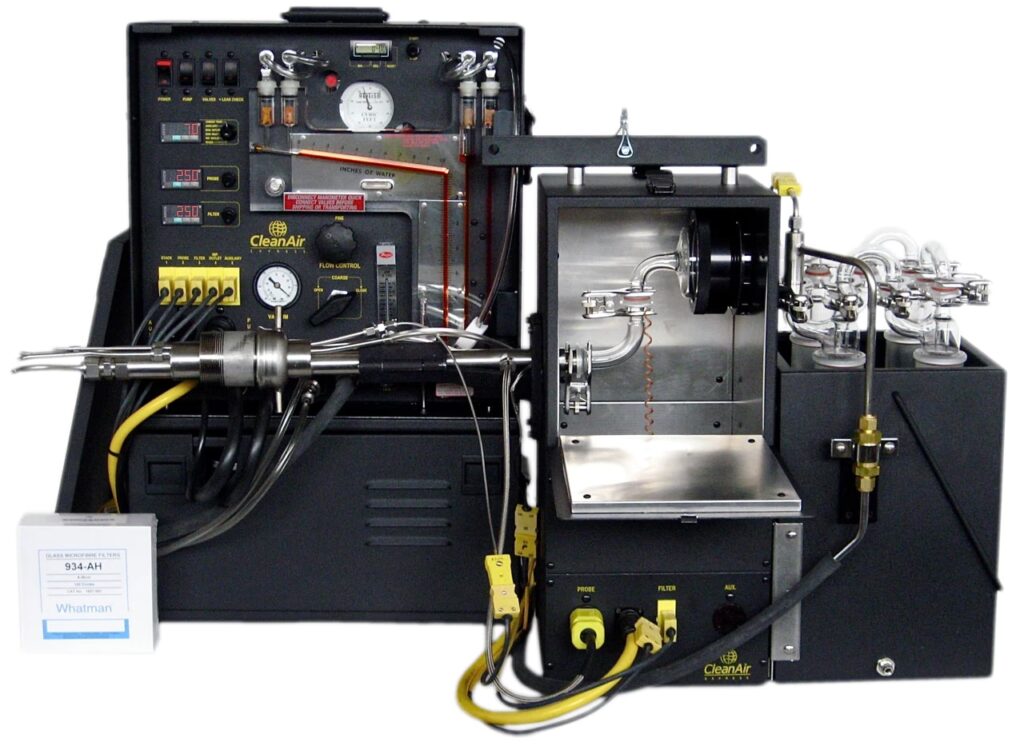

Para llevar a cabo esta tarea se utiliza un equipo especializado conocido como "tren de muestreo de tasa constante". Este no es un tren literal, sino una serie de componentes conectados que trabajan en conjunto para extraer, filtrar y analizar la muestra de gas de manera controlada. Sus partes principales incluyen:

• Sonda y Boquilla: Es el primer componente que entra en contacto con el flujo de gas dentro de la chimenea. La boquilla tiene un diámetro específico y debe orientarse directamente contra el flujo.
• Tubo de Pitot: Se utiliza para medir la velocidad del gas en la chimenea en tiempo real, un dato crucial para ajustar la velocidad de succión de la sonda.
• Portafiltros Calefactado: Contiene un filtro diseñado para capturar el material particulado. Se mantiene a una temperatura específica (generalmente 120 °C) para evitar la condensación de humedad, que alteraría el peso de la muestra.
• Tren de Impactadores (o Borboteadores): Es una serie de recipientes de vidrio sumergidos en un baño de hielo. Su función es enfriar el gas que ya pasó por el filtro para condensar y capturar la humedad y ciertos contaminantes gaseosos como el dióxido de azufre.
• Bomba de Vacío, Medidor de Gas Seco y Orificio de Medición: Este conjunto controla el flujo de la muestra. La bomba succiona el gas a través de todo el sistema, y el medidor de gas seco y el orificio permiten al técnico monitorear y ajustar finamente el caudal para mantener la condición isocinética durante toda la prueba.

Los Métodos EPA: El Estándar de Oro del Muestreo en Fuentes Fijas

La Agencia de Protección Ambiental de los Estados Unidos (EPA) ha desarrollado una serie de procedimientos estandarizados que son reconocidos y utilizados a nivel mundial para la medición de emisiones en fuentes fijas (como chimeneas). Los métodos del 1 al 5 son la base para el muestreo de material particulado.

Desglose de los Métodos Fundamentales

Cada método cumple una función específica y se complementan entre sí para asegurar una medición completa y precisa.

1. Método 1 - Selección de Puntos de Muestreo: No basta con introducir la sonda en cualquier lugar. Este método establece cómo seleccionar los puntos exactos en la sección transversal de una chimenea para obtener una muestra que sea representativa de todo el flujo.
2. Método 2 - Determinación de la Velocidad del Gas: Utilizando el tubo de Pitot, este método detalla cómo medir la velocidad y el caudal volumétrico del gas de la chimenea. Este dato es vital para el cálculo isocinético.
3. Método 3 - Análisis de Gases (Peso Molecular): Se toma una muestra del gas para analizar su composición (principalmente O₂, CO₂, N₂). Esto permite calcular el peso molecular del gas, un factor necesario para determinar su densidad.
4. Método 4 - Determinación del Contenido de Humedad: Mide la cantidad de vapor de agua en el flujo de gas. La humedad afecta la densidad del gas y debe ser descontada para obtener mediciones en base seca.
5. Método 5 - Determinación de Emisiones de Material Particulado: Este es el método principal que integra todos los datos de los anteriores. Describe el procedimiento completo para operar el tren de muestreo de forma isocinética, recolectar las partículas en el filtro y, posteriormente, analizar en laboratorio el peso de las partículas capturadas para determinar la concentración de emisiones.

Tabla Comparativa de los Métodos EPA (1-5)

Preguntas Frecuentes (FAQ)

¿Quién realiza estas mediciones?

El muestreo isocinético es una tarea altamente técnica que debe ser realizada por personal calificado y certificado, generalmente ingenieros o técnicos ambientales con formación específica en el manejo de los equipos y la aplicación de los métodos EPA.

¿Con qué frecuencia se deben realizar estas pruebas?

La frecuencia de las mediciones depende de la normativa ambiental aplicable a cada industria y país, así como del tipo y tamaño de la fuente de emisión. Puede variar desde pruebas anuales hasta monitoreo continuo en las instalaciones más grandes.

¿Qué sucede si una empresa supera los límites de emisión permitidos?

Si los resultados de un muestreo isocinético demuestran que una industria excede los límites legales de emisión, las autoridades ambientales pueden imponer sanciones económicas, exigir la implementación de tecnologías de control de contaminación (como filtros más eficientes) o incluso ordenar el cese de operaciones hasta que se corrija el problema.

En conclusión, el muestreo isocinético y los métodos estandarizados asociados a él son mucho más que un simple procedimiento técnico. Son una herramienta esencial de la ciencia ambiental que nos permite convertir lo invisible en datos concretos y fiables. Gracias a esta técnica, los reguladores pueden hacer cumplir las leyes de protección del aire, las empresas pueden verificar la eficacia de sus sistemas de control y, en última instancia, todos podemos respirar un poco más tranquilos sabiendo que existe un método riguroso para vigilar la calidad de nuestro aire.
