La transición hacia la movilidad sostenible es una realidad imparable. Cada día, más vehículos eléctricos e híbridos circulan por nuestras calles, ofreciendo una conducción silenciosa, eficiente y libre de emisiones locales. Pero, ¿alguna vez te has preguntado qué se esconde bajo esa carrocería tecnológica? Lejos del tradicional motor de combustión, encontramos un complejo entramado de baterías, motores eléctricos y, conectándolo todo, un componente vital y visualmente llamativo: el cableado de alta tensión. Este sistema, a menudo de un brillante color naranja, es el verdadero sistema nervioso del vehículo, responsable de transportar la energía que le da vida, pero también es un elemento que exige el máximo respeto y conocimiento.
¿Qué es Exactamente el Cableado de Alta Tensión?

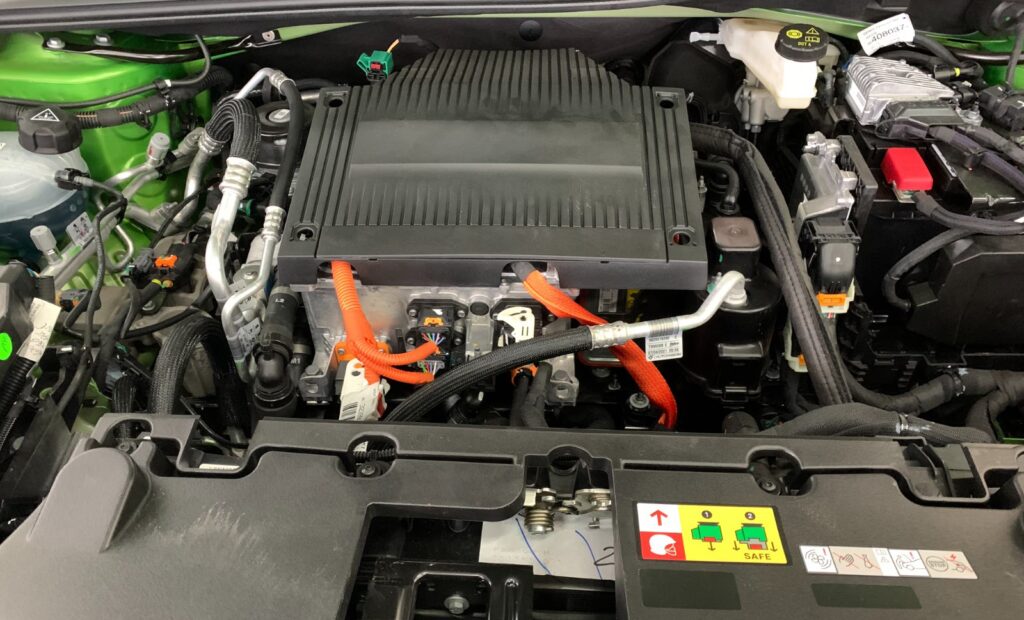

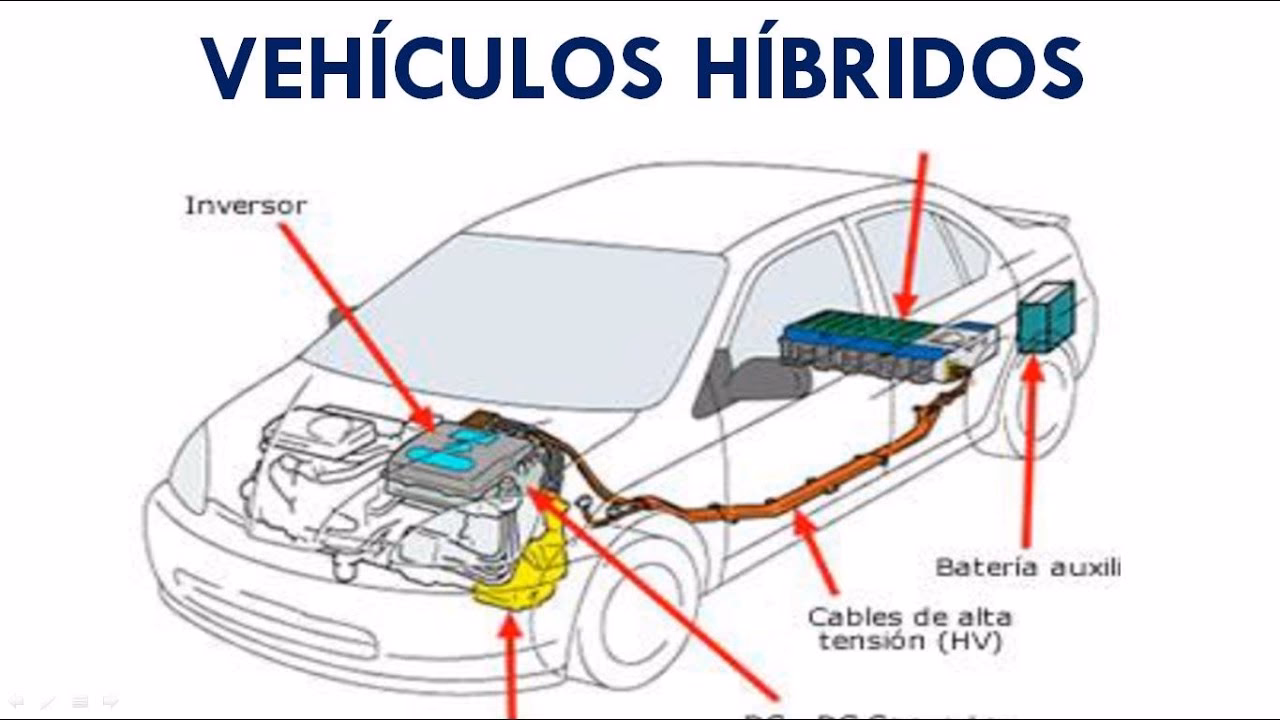

Cuando hablamos de "alta tensión" en un coche eléctrico o híbrido, nos referimos a un sistema eléctrico que opera a voltajes significativamente más altos que los 12 voltios de la batería convencional que alimenta las luces, la radio o los elevalunas. Este sistema de alta tensión puede funcionar con voltajes que van desde los 200V hasta más de 800V en los modelos más modernos y de mayor rendimiento. Su función principal es actuar como una autopista de energía, transportando la corriente continua (DC) desde el gran paquete de baterías hasta el inversor. El inversor, a su vez, convierte esta corriente en alterna (AC) para alimentar el motor o motores eléctricos que impulsan las ruedas.
Pero su trabajo no termina ahí. Estos cables también conectan otros componentes cruciales del sistema de propulsión, como:
- El cargador de a bordo (OBC), que gestiona la carga de la batería desde una fuente externa.
- El compresor del aire acondicionado, que en los EV es eléctrico y funciona con alta tensión.
- El convertidor DC-DC, que reduce el alto voltaje para recargar la batería auxiliar de 12V.
- En algunos casos, sistemas de calefacción eléctrica para el habitáculo.
En esencia, cualquier componente que requiera una gran cantidad de energía para funcionar dependerá de este robusto sistema de cableado.
El Inconfundible Color Naranja: Un Código Universal de Seguridad
La elección del color naranja para recubrir estos cables no es una decisión estética del fabricante. Es una norma de seguridad estandarizada a nivel internacional (recogida en normativas como la ISO 6469-3). Este color actúa como una señal de advertencia universal e inequívoca, gritando "¡Peligro! Alta Tensión" a cualquiera que abra el capó o inspeccione los bajos del vehículo.
El objetivo es alertar de forma inmediata a técnicos, mecánicos, personal de emergencias (bomberos, sanitarios) e incluso al propio propietario, de que están ante un componente que transporta una cantidad de electricidad potencialmente letal. Por esta razón, es fundamental grabar a fuego la siguiente regla: nunca se deben tocar, cortar, desconectar o manipular de ninguna forma estos cables naranjas a menos que se sea un profesional cualificado con la formación específica y el equipo de protección individual (EPI) adecuado.
Riesgos Reales y las Capas de Protección Integradas
Si bien los vehículos eléctricos modernos son extremadamente seguros, el riesgo de sufrir una descarga eléctrica al manipular indebidamente el sistema de alta tensión es muy real. Los principales peligros son:
- Electrocución: El contacto directo con un conductor de alta tensión puede causar quemaduras graves, parada cardiorrespiratoria y la muerte.
- Arco Eléctrico: Un cortocircuito puede generar un arco voltaico, una explosión de energía que libera luz intensa, calor extremo (capaz de fundir metal) y una onda de presión peligrosa.
- Incendio: Un cableado dañado o un componente defectuoso pueden sobrecalentarse y provocar un incendio, especialmente peligroso cerca del paquete de baterías.
Conscientes de estos riesgos, los fabricantes invierten enormes recursos en desarrollar múltiples capas de seguridad para proteger a los ocupantes y a quienes interactúan con el vehículo:
- Aislamiento de Alta Calidad: Los cables no solo tienen una gruesa cubierta naranja, sino múltiples capas internas de materiales aislantes diseñados para soportar altas temperaturas, vibraciones, humedad y posibles roces o impactos.

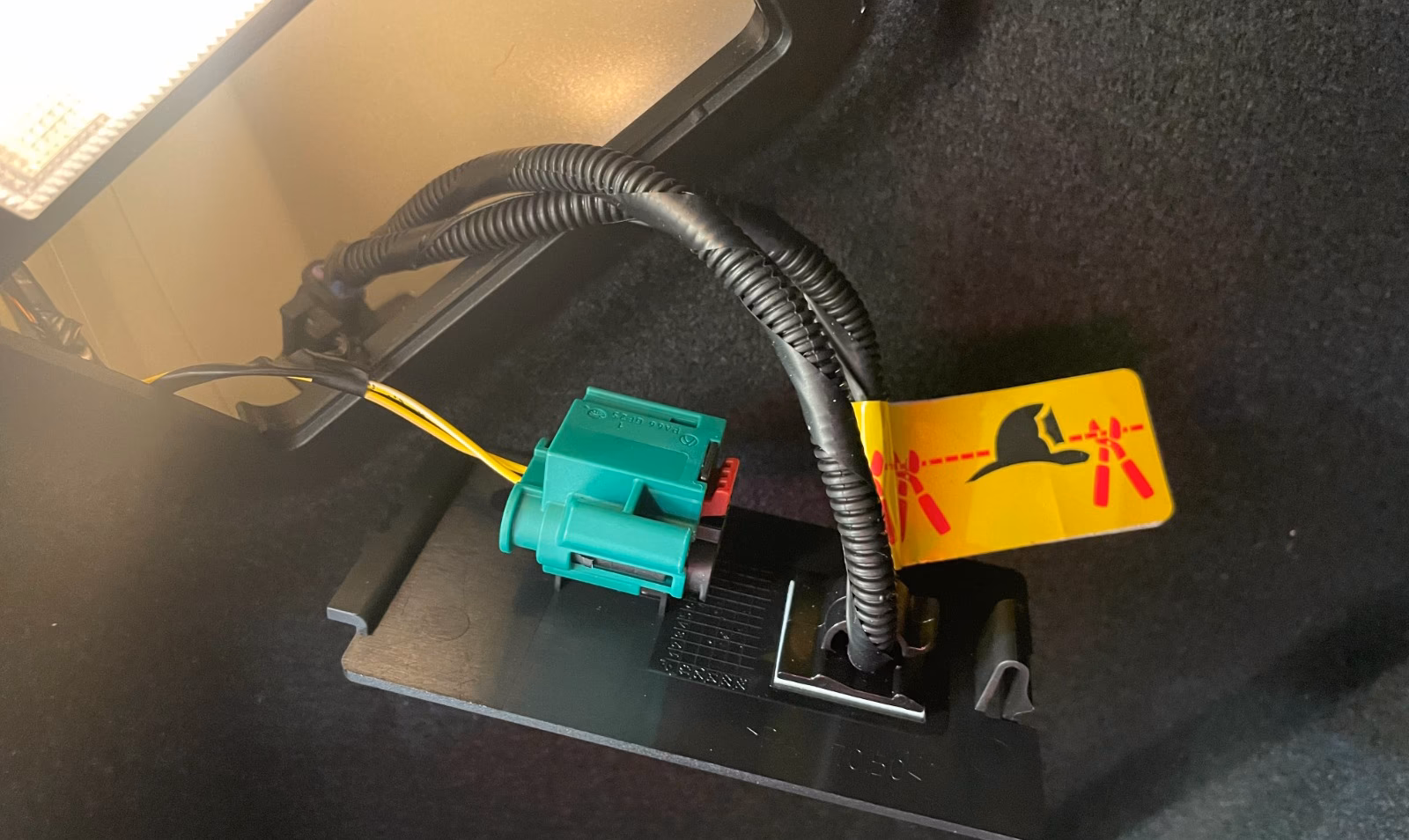

- Sistema de Enclavamiento (Interlock): Es un circuito de seguridad de bajo voltaje que recorre todos los conectores de alta tensión. Si alguien intenta desconectar un enchufe naranja sin seguir el protocolo de seguridad, este circuito se abre instantáneamente y ordena a los contactores de la batería que corten el suministro de energía en milisegundos.
- Monitoreo de Aislamiento: El vehículo comprueba continuamente que no haya fugas de corriente desde el sistema de alta tensión al chasis del coche. Si detecta la más mínima anomalía, puede desconectar el sistema y mostrar un aviso de avería en el panel de instrumentos.
- Fusibles y Contactores: Al igual que en una casa, el sistema cuenta con fusibles y relés de alta potencia (contactores) que cortan el flujo de electricidad de forma inmediata en caso de un cortocircuito o una colisión severa.
Tabla Comparativa: Sistema de 12V vs. Sistema de Alta Tensión
Para entender mejor las diferencias, aquí tienes una tabla comparativa:
| Característica | Sistema de 12V (Convencional) | Sistema de Alta Tensión (EV/Híbrido) |
|---|---|---|
| Voltaje Típico | 12 - 14 Voltios | 200 - 800+ Voltios |
| Función Principal | Alimentar luces, radio, ECU, arranque del motor (en coches de combustión) | Alimentar el motor eléctrico, compresor A/C, cargador |
| Color del Cableado | Variado (rojo para positivo, negro para negativo) | Naranja (estandarizado) |
| Nivel de Riesgo por Contacto | Bajo, no peligroso para humanos | Extremadamente Alto, potencialmente letal |
| Componentes Clave | Batería de plomo-ácido, alternador | Batería de Iones de Litio, Inversor, Motor Eléctrico |
Preguntas Frecuentes (FAQ)
¿Es seguro conducir un coche eléctrico bajo la lluvia o llevarlo a un túnel de lavado?
Absolutamente sí. Los fabricantes someten a estos vehículos a pruebas mucho más rigurosas que las condiciones climáticas normales. Todos los componentes de alta tensión, incluidos los cables y sus conectores, están completamente sellados y aislados para ser impermeables y garantizar la máxima seguridad incluso en inmersión temporal.
¿Puedo realizar yo mismo el mantenimiento o las reparaciones en mi coche eléctrico?
Puedes realizar tareas de mantenimiento básicas que no impliquen el sistema eléctrico de alta tensión, como rellenar el líquido limpiaparabrisas, comprobar la presión de los neumáticos o cambiar una escobilla. Sin embargo, cualquier operación que requiera tocar, desconectar o trabajar cerca de los componentes naranjas debe ser realizada exclusivamente por personal cualificado y certificado en vehículos de alto voltaje.
¿Qué debo hacer si sufro un accidente con mi coche eléctrico?
Los protocolos de seguridad del vehículo suelen desconectar la batería de alta tensión automáticamente en caso de un impacto significativo. Si estás involucrado en un accidente, lo primero es garantizar tu seguridad y la de los demás. Si puedes, apaga el vehículo y sal de él. Informa a los servicios de emergencia (112) de que el vehículo implicado es eléctrico o híbrido. Ellos tienen protocolos específicos para gestionar estos incidentes. Nunca toques cables naranjas que puedan haber quedado expuestos o dañados.
En conclusión, el cableado de alta tensión es una maravilla de la ingeniería moderna que hace posible la revolución eléctrica en la automoción. Su color naranja nos recuerda la inmensa potencia que fluye a través de él y la importancia de tratarlo con el debido respeto. Gracias a las exhaustivas medidas de seguridad implementadas por los fabricantes, podemos disfrutar de la conducción del futuro con total tranquilidad, sabiendo que estamos protegidos por un sistema tan inteligente como potente.
