Retardo de Contaminación (TCD): Guía Esencial

En el fascinante mundo del diseño de circuitos digitales, la velocidad y la precisión son todo. Cada nanosegundo cuenta, y el comportamiento temporal de las señales determina si un sistema funcionará de manera fiable o fallará de forma impredecible. A menudo, cuando pensamos en la velocidad de un circuito, nos centramos en cuánto tarda en darnos una respuesta final, un concepto conocido como retardo de propagación. Sin embargo, existe otro tipo de retardo, igualmente crucial pero menos conocido: el retardo de contaminación (t_cd). Este concepto no se refiere al tiempo máximo, sino al tiempo mínimo. Es el primer susurro de cambio en un sistema, la garantía de que antes de ese instante, todo permanece estable. Entender este límite de velocidad mínimo es fundamental para prevenir errores sutiles y peligrosos conocidos como violaciones de tiempo de mantenimiento (hold time).

¿Qué es Exactamente el Retardo de Contaminación (TCD)?

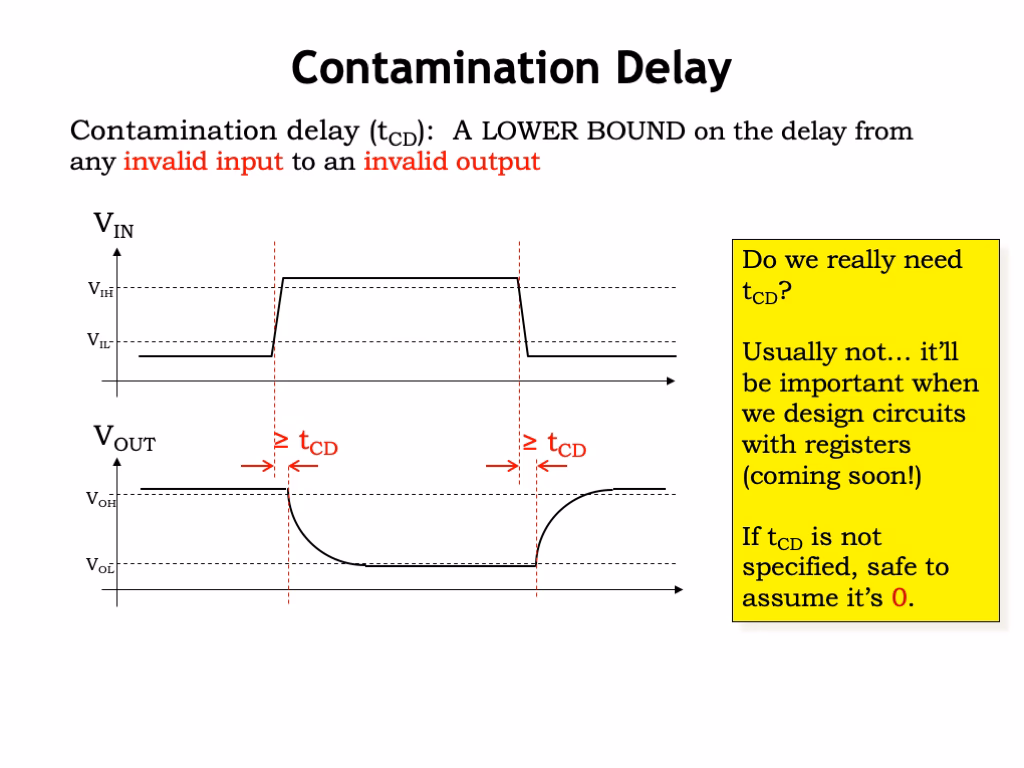

El retardo de contaminación, denotado como t_cd (del inglés, contamination delay), es la cantidad mínima de tiempo que transcurre desde que una entrada de un circuito digital cambia hasta que cualquiera de sus salidas comienza a cambiar de valor. Es importante destacar dos aspectos clave de esta definición:

• Tiempo Mínimo: Se refiere al camino más rápido posible a través del circuito. Mientras que otros retardos se centran en el peor caso (el más lento), el t_cd se enfoca en el mejor caso (el más rápido).
• Comienzo del Cambio: No implica que la salida haya alcanzado un estado estable o final. Simplemente indica el instante en que la señal de salida deja de ser su valor anterior y empieza la transición. Típicamente, se mide cuando la tensión de la señal alcanza el 50% de su valor lógico alto.

En esencia, el retardo de contaminación proporciona una garantía fundamental: el circuito está garantizado a no mostrar ningún cambio en su salida en respuesta a un cambio en la entrada antes de que haya transcurrido un tiempo igual al t_cd. Es la ventana de tiempo en la que podemos confiar plenamente en el valor de salida anterior.

Diferencia Clave: Contaminación vs. Propagación

Para comprender realmente el retardo de contaminación, es vital contrastarlo con su contraparte más conocida, el retardo de propagación (t_pd). Un circuito bien diseñado y equilibrado busca que estos dos valores sean lo más cercanos posible, pero en la práctica, siempre representan los dos extremos del comportamiento temporal del circuito.

La siguiente tabla comparativa resume sus diferencias fundamentales:

¿Por Qué es Tan Importante el Retardo de Contaminación?

La importancia del t_cd se manifiesta de forma crítica en los circuitos secuenciales, como registros o contadores formados por flip-flops conectados en serie. Imaginemos dos flip-flops, FF1 y FF2, donde la salida de FF1 es la entrada de FF2, y ambos comparten la misma señal de reloj.

Cada flip-flop tiene un requisito llamado "tiempo de mantenimiento" o hold time. Este es el período mínimo de tiempo, después del flanco activo del reloj, durante el cual la entrada de datos debe permanecer estable. Si la entrada cambia durante esta pequeña ventana, el flip-flop puede capturar un valor incorrecto o entrar en un estado metaestable.

Aquí es donde entra en juego el retardo de contaminación. Tras el flanco del reloj, FF1 comenzará a cambiar su salida. El tiempo que tarda en iniciar este cambio es su propio retardo de contaminación. Si este retardo es muy corto —más corto que el tiempo de mantenimiento de FF2—, el nuevo dato de FF1 llegará a la entrada de FF2 mientras FF2 todavía está en su período inestable de mantenimiento. El dato de FF2 se "contamina" con el nuevo valor antes de haber asegurado el antiguo. Esta condición, conocida como condición de carrera (race condition), puede provocar fallos catastróficos en el funcionamiento del sistema.

Por lo tanto, para garantizar un funcionamiento correcto, el retardo de contaminación de la ruta de datos (desde la salida de FF1 hasta la entrada de FF2) debe ser mayor que el tiempo de mantenimiento requerido por FF2.

¿Cómo se Calcula el Retardo de Contaminación de un Circuito?

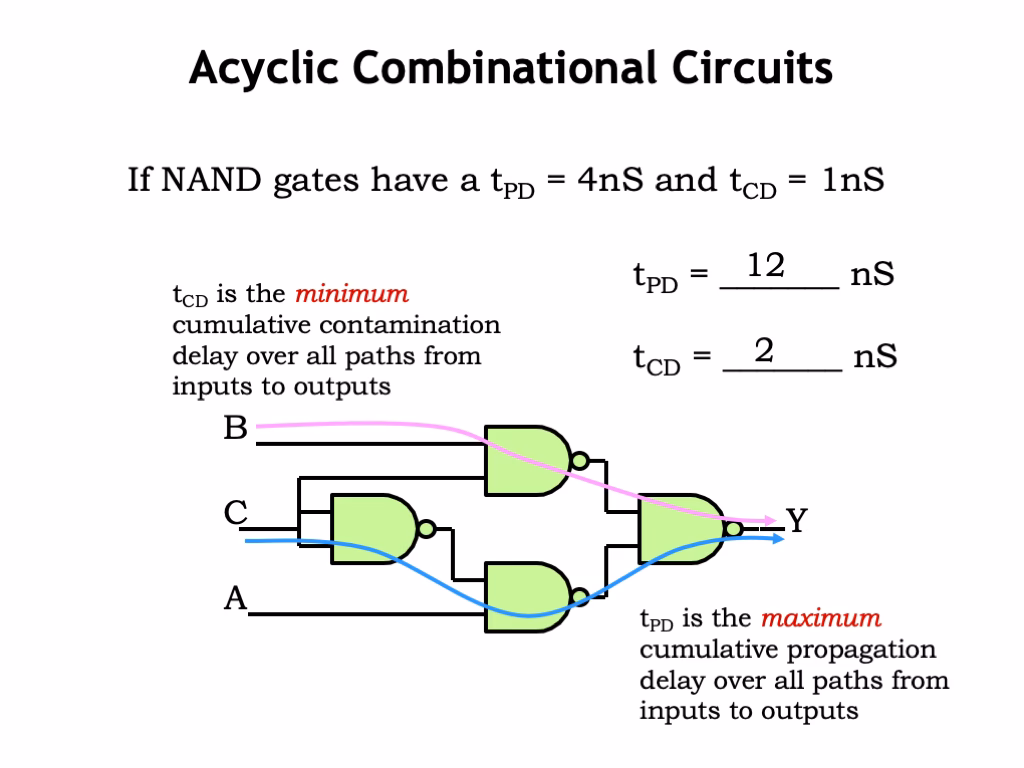

El cálculo del retardo de contaminación total de un circuito combinacional es un proceso relativamente sencillo:

1. Identificar todos los caminos: Se deben trazar todas las rutas posibles desde cada entrada hasta cada salida del circuito.
2. Sumar los retardos de cada camino: Para cada ruta, se suma el retardo de contaminación (t_cd) individual de cada compuerta lógica o componente que la conforma.
3. Encontrar el mínimo: El retardo de contaminación del circuito completo es el valor de la suma más pequeña de entre todos los caminos posibles. Es, por definición, el camino más rápido.

Por ejemplo, si un circuito tiene dos caminos desde la entrada A hasta la salida Z, y el primer camino tiene un retardo total de 3.6 ns y el segundo de 4.2 ns, el retardo de contaminación del circuito será de 3.6 ns.

Factores que Influyen en los Retardos

Los valores de t_cd y t_pd no son constantes. Varían debido a múltiples factores físicos y operativos, conocidos comúnmente como variaciones PVT (Proceso, Voltaje, Temperatura):

• Proceso de fabricación: Pequeñas variaciones durante la fabricación de los chips pueden hacer que transistores idénticos en el diseño se comporten de manera ligeramente diferente.
• Voltaje (Tensión): Un voltaje de operación más alto generalmente reduce los retardos, mientras que un voltaje más bajo los aumenta.
• Temperatura: Por lo general, los circuitos se vuelven más lentos (aumenta el retardo) a temperaturas más altas y más rápidos a temperaturas más bajas. Esto hace que las violaciones de hold (causadas por un t_cd demasiado corto) sean más probables en condiciones de frío.
• Carga capacitiva: Cuantas más compuertas estén conectadas a la salida de otra, mayor será la capacitancia que debe "conducir", lo que incrementa el retardo.

Preguntas Frecuentes (FAQ)

1. ¿El retardo de contaminación es siempre algo malo?

No necesariamente. Es una característica inherente de cualquier circuito físico. El problema no es su existencia, sino cuando su valor es demasiado corto. Un retardo de contaminación extremadamente bajo puede provocar violaciones del tiempo de mantenimiento en circuitos secuenciales, lo que sí es un problema grave de diseño.

2. ¿Qué es exactamente una condición de carrera (race condition)?

Es una situación en la que el comportamiento de un sistema depende del orden o la temporización de eventos incontrolables. En el contexto del t_cd, una condición de carrera ocurre cuando la ruta de datos es tan rápida (t_cd corto) que un nuevo valor llega a un componente secuencial antes de que este haya terminado de procesar de forma segura su valor anterior, violando su tiempo de mantenimiento.

3. ¿Cómo solucionan los diseñadores una violación de tiempo de mantenimiento?

Si el análisis de tiempo revela que el retardo de contaminación de una ruta es demasiado corto y viola el tiempo de hold de un componente, la solución más común es aumentar deliberadamente el retardo en esa ruta. Esto se logra insertando componentes adicionales que no alteran la lógica, como búferes o pares de inversores, cuyo único propósito es ralentizar la señal lo suficiente para cumplir con el requisito de tiempo.

Conclusión

El retardo de contaminación es un pilar fundamental en el análisis de temporización de circuitos digitales. Mientras que el retardo de propagación define la velocidad máxima de operación, el retardo de contaminación define el límite de estabilidad mínima. Ignorarlo puede llevar a la creación de sistemas que, aunque teóricamente rápidos, son funcionalmente inestables y propensos a errores impredecibles. Un diseño digital robusto y fiable requiere un cuidadoso equilibrio, asegurando que los caminos no sean ni demasiado lentos para cumplir con los requisitos de velocidad (setup) ni demasiado rápidos para garantizar la integridad de los datos (hold). Dominar el concepto de t_cd es, por tanto, una habilidad indispensable para cualquier ingeniero o diseñador en el campo de la electrónica digital.
