Ahorro con Recuperación de Condensado de Vapor

En el corazón de innumerables procesos industriales, el vapor de agua es el vehículo silencioso y eficiente que transporta energía. Desde la esterilización de equipos hasta el calentamiento de productos, su rol es fundamental. Sin embargo, una vez que el vapor cede su valiosa energía, se transforma en agua caliente, conocida como condensado. Muchas plantas cometen el error de considerar este condensado como un desecho, un subproducto sin valor que se envía directamente al desagüe. Esta práctica no solo es un desperdicio colosal de recursos, sino que representa una fuga constante de dinero y una oportunidad perdida para mejorar la eficiencia y la sostenibilidad de cualquier operación. La recuperación de este condensado no es una simple medida de ahorro; es una estrategia integral que impacta directamente en los costes de combustible, el consumo de agua, el tratamiento químico y la huella de carbono de la empresa.

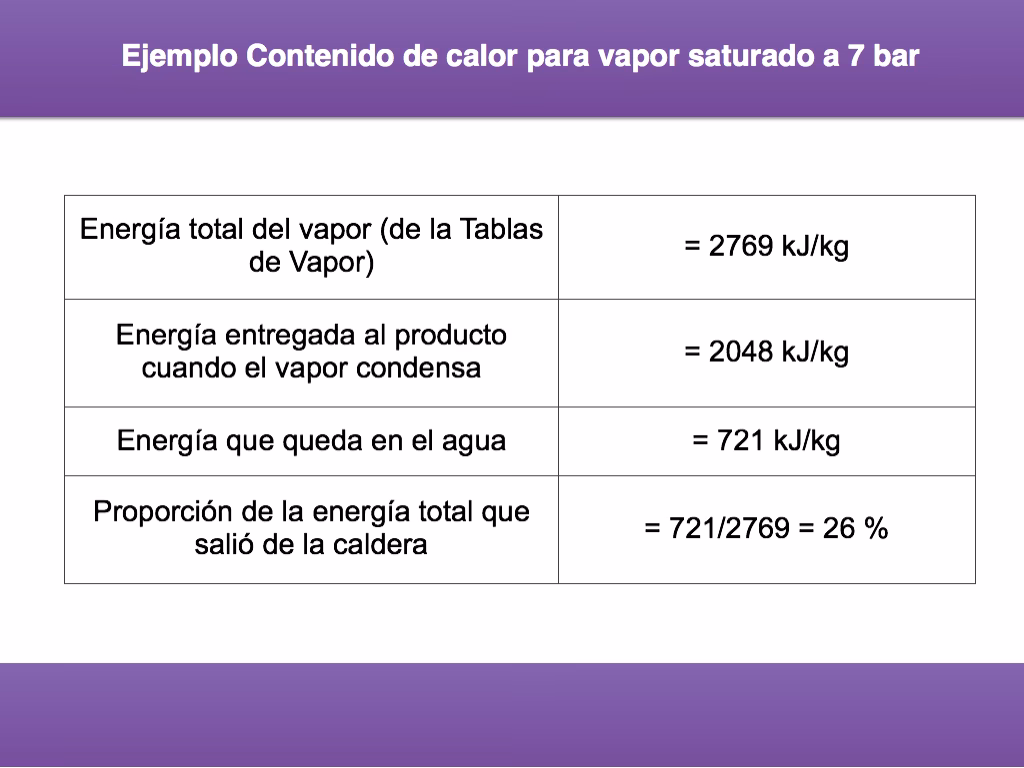

Comprender el valor oculto en el condensado es el primer paso hacia una gestión energética inteligente. Este líquido no es simplemente agua; es agua destilada, precalentada y ya tratada, que contiene aproximadamente un 25% de la energía total del vapor original. Desecharlo significa que la caldera debe trabajar mucho más, calentando agua fría desde cero, consumiendo más combustible y generando más emisiones. A lo largo de este artículo, desglosaremos en detalle cuánto se puede ahorrar con la recuperación de condensado y cómo implementar un sistema eficaz que se pagará por sí mismo en un tiempo sorprendentemente corto.

¿Qué es el Condensado y por qué es tan Valioso?

Para apreciar el valor del condensado, primero debemos entender cómo funciona el vapor. El agua en una caldera absorbe una gran cantidad de energía para convertirse en vapor. Esta energía se divide en dos tipos:

• Calor Sensible: Es la energía necesaria para elevar la temperatura del agua hasta su punto de ebullición.
• Calor Latente: Es la energía adicional, y mucho más grande, que se requiere para transformar el agua hirviendo en vapor a la misma temperatura. Es esta energía latente la que se transfiere en los procesos de calentamiento.

Cuando el vapor transfiere su calor latente, se condensa y vuelve a su estado líquido. En ese preciso instante, el condensado tiene la misma temperatura que el vapor del que proviene, reteniendo todo el calor sensible. Este es el núcleo de su valor. Recuperarlo y devolverlo al tanque de alimentación de la caldera ofrece beneficios directos y cuantificables:

1. Reducción de Costes de Combustible: El condensado devuelto está significativamente más caliente que el agua de red. Por cada 6°C que se aumenta la temperatura del agua de alimentación de la caldera, se logra un ahorro de combustible de aproximadamente el 1%. Si el condensado retorna a 90°C en lugar de usar agua de red a 15°C, el ahorro de energía es sustancial.
2. Ahorro de Agua y Tratamiento Químico: El condensado es esencialmente agua destilada, libre de los sólidos disueltos (TDS) presentes en el agua de red. Reutilizarlo reduce la cantidad de agua nueva que se debe comprar y tratar. Menos agua de reposición significa menos productos químicos necesarios para el tratamiento, lo que se traduce en un ahorro doble.
3. Menor Purga de Caldera: La purga de caldera es necesaria para controlar la concentración de TDS. Al usar condensado (bajo en TDS), la necesidad de purga disminuye, lo que evita la pérdida de agua caliente y energía asociada a este proceso.
4. Reducción de Costes de Vertido: La normativa ambiental a menudo prohíbe el vertido de agua a altas temperaturas en los sistemas de alcantarillado. Enfriar el condensado antes de desecharlo tiene un coste. Recuperarlo elimina por completo este problema y sus gastos asociados.

Los Peligros Ocultos de un Mal Drenaje de Condensado

Más allá del desperdicio económico, no gestionar adecuadamente el condensado en las líneas de vapor puede causar serios problemas operativos y de seguridad. El condensado que se acumula en las tuberías puede provocar un fenómeno destructivo conocido como golpe de ariete. Ocurre cuando el vapor, viajando a velocidades de hasta 150 km/h, empuja una masa de condensado acumulado, creando una especie de ariete líquido que puede destruir válvulas, accesorios e incluso equipos costosos. Además del daño mecánico, un drenaje inadecuado también causa:

• Choque Térmico: Cuando el vapor entra en contacto con condensado subenfriado, puede colapsar violentamente, generando ondas de choque que dañan el sistema.
• Corrosión: El aire y el dióxido de carbono (CO2) que no se eliminan junto con el condensado pueden formar ácido carbónico, un compuesto extremadamente corrosivo que ataca las tuberías y equipos desde dentro.
• Reducción de la Eficiencia de Transferencia de Calor: El aire y otros gases no condensables actúan como una capa aislante en las superficies de los intercambiadores de calor. Una pequeña cantidad de aire, tan solo un 1% por volumen, puede reducir la eficiencia de la transferencia de calor hasta en un 50%.

El Componente Clave: Las Trampas de Vapor

La pieza fundamental para cualquier sistema de recuperación de condensado es la trampa de vapor. Su función es simple pero crucial: descargar el condensado, el aire y otros gases no condensables del sistema de vapor, mientras retiene el vapor vivo para que pueda seguir transfiriendo su energía. Una trampa de vapor eficiente debe tener una larga vida útil, mínima pérdida de vapor y resistencia a la corrosión. Existen varios tipos, cada uno con sus propias características de funcionamiento.

Tabla Comparativa de Tipos de Trampas de Vapor

Implementando un Sistema de Recuperación Eficaz

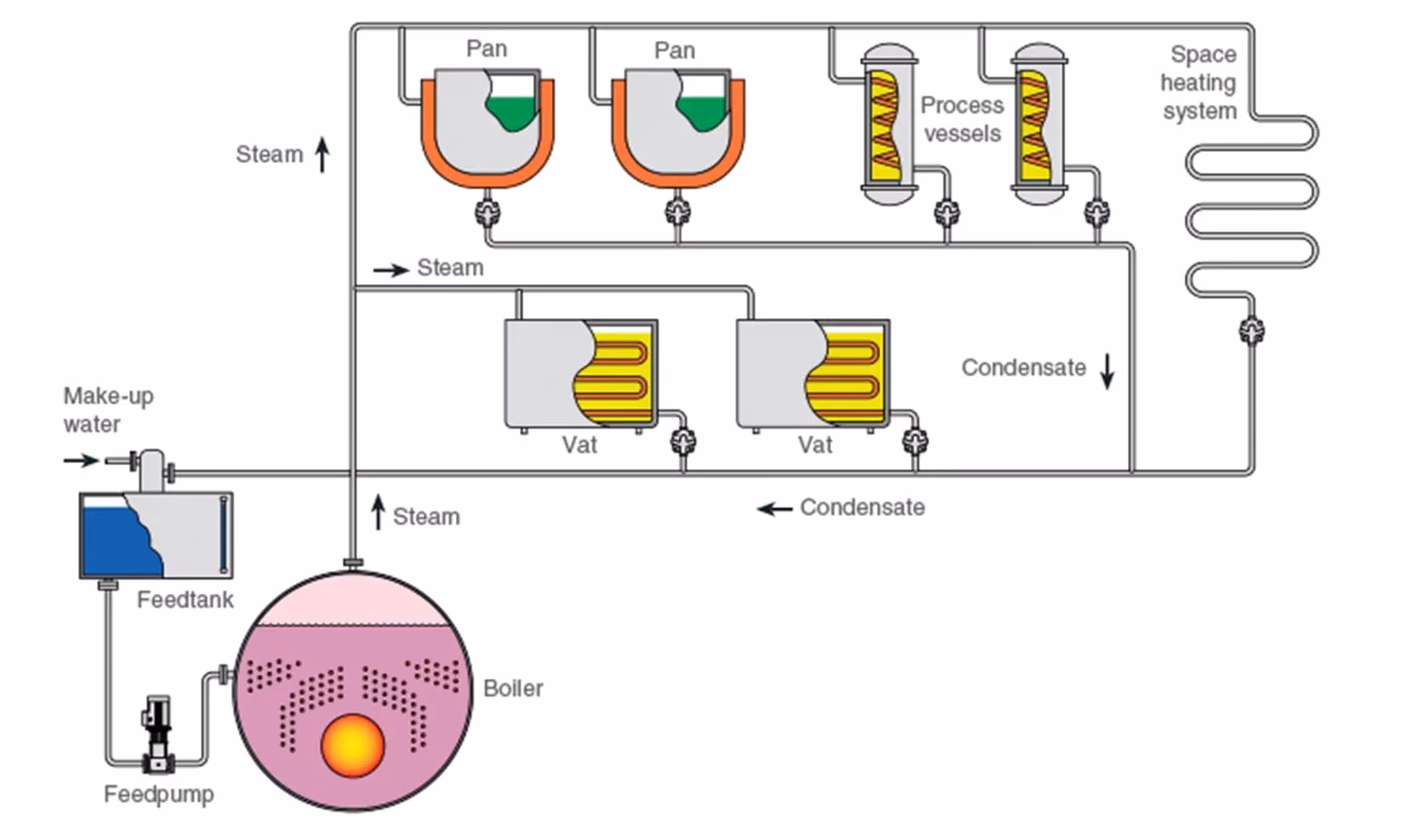

Un sistema completo de recuperación de condensado va más allá de las trampas de vapor. Incluye una red de tuberías de retorno correctamente dimensionada y, en muchos casos, una bomba de condensado para devolver el líquido a la sala de calderas, especialmente si esta se encuentra a un nivel superior o a gran distancia.

El dimensionamiento de las tuberías de retorno es crítico. Cuando el condensado caliente a alta presión se descarga a una línea de menor presión, una parte de este se reevaporiza, generando lo que se conoce como "vapor flash". Las tuberías deben ser lo suficientemente grandes para manejar tanto el volumen del condensado líquido como el del vapor flash sin generar una contrapresión excesiva que podría afectar el funcionamiento de las trampas de vapor.

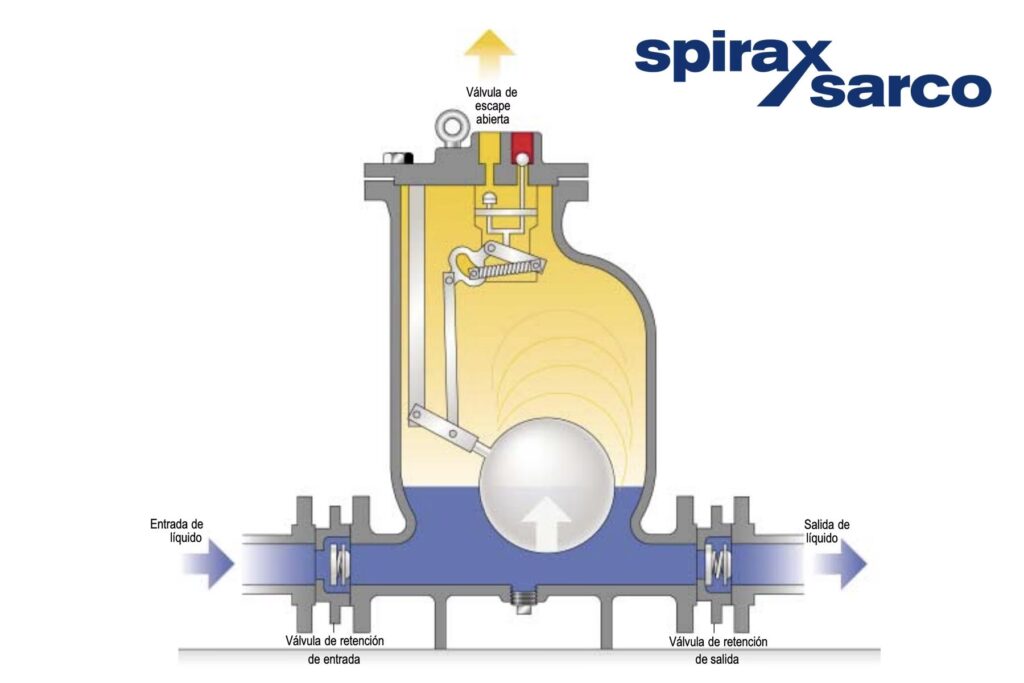

Las bombas de condensado, a menudo operadas por el mismo vapor del sistema, son una solución eficiente para superar la contrapresión y la elevación, asegurando que el valioso condensado regrese a la caldera sin problemas.

El Rol Crítico del Aislamiento Térmico

De nada sirve tener un sistema de recuperación perfecto si la energía del vapor se pierde antes de llegar a su destino. Las tuberías de vapor y de retorno de condensado sin aislar son radiadores gigantes que disipan calor constantemente al ambiente. Un buen aislamiento térmico, como la lana de roca o la lana de vidrio, es una de las inversiones más rentables en cualquier planta de vapor. Reduce drásticamente las pérdidas de calor, lo que significa que se genera menos condensado no deseado en las líneas de distribución y que el condensado recuperado llega a la caldera lo más caliente posible, maximizando el ahorro de energía.

Preguntas Frecuentes sobre la Recuperación de Condensado

¿Es rentable recuperar el condensado incluso en pequeñas cantidades?

Absolutamente. El condensado es un recurso valioso independientemente de la cantidad. La recuperación, incluso de volúmenes pequeños, es económicamente justificable debido al ahorro acumulado en combustible, agua y productos químicos.

¿Qué sucede si mi condensado puede estar contaminado?

En procesos donde hay riesgo de contaminación (por ejemplo, en la industria alimentaria o química), no se puede devolver el condensado directamente a la caldera. Sin embargo, su energía térmica todavía puede recuperarse. Se pueden utilizar intercambiadores de calor para precalentar el agua de alimentación de la caldera con el condensado contaminado, transfiriendo el calor sin mezclar los fluidos.

¿Qué es el "vapor flash" y también se puede aprovechar?

El vapor flash se forma cuando el condensado a alta presión se libera a una presión más baja. Este vapor contiene una cantidad significativa de energía. En sistemas bien diseñados, el vapor flash puede ser capturado y utilizado en aplicaciones de calentamiento de baja presión, como la calefacción de espacios o el precalentamiento de agua, aumentando aún más la eficiencia general del sistema.

¿Cómo sé si mis trampas de vapor funcionan correctamente?

El mal funcionamiento de las trampas de vapor es una causa común de pérdida de energía. La inspección regular es crucial. Los métodos incluyen la inspección visual (observar la descarga), la acústica (usar estetoscopios o equipos de ultrasonido para escuchar el funcionamiento interno) y la térmica (medir las temperaturas de entrada y salida con termómetros infrarrojos).
